| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 2x2B-SM-13 / 15-5N |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$58-US$85 |

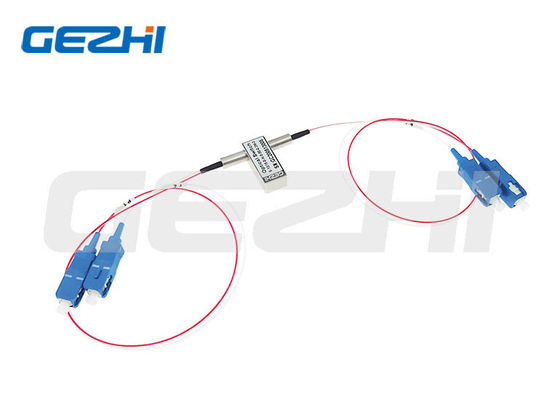

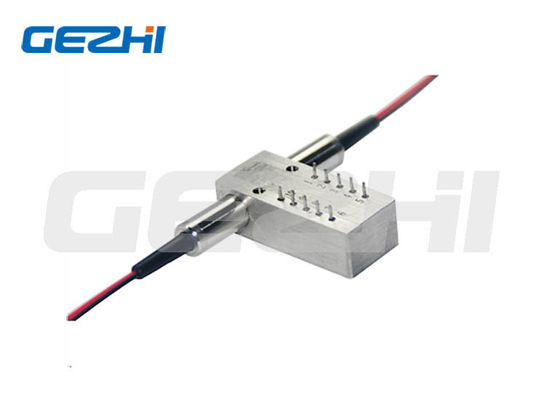

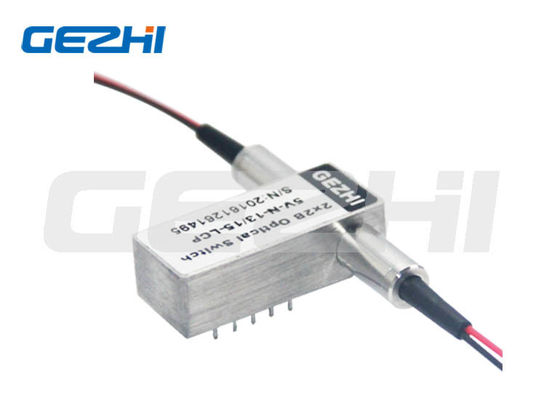

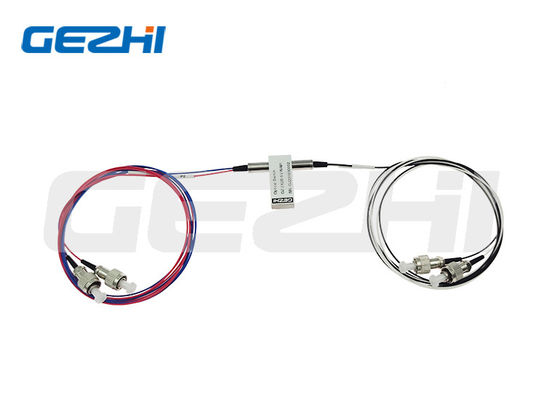

يقوم مفتاح الألياف الضوئية ثنائي الاتجاه الكهروميكانيكي 2x2B بتوصيل القنوات الضوئية عن طريق إعادة توجيه إشارتين ضوئيتين واردتين إلى ألياف خرجتين. يتم تحقيق ذلك باستخدام تكوين كهروميكانيكي ويتم تنشيطه عبر إشارة تحكم كهربائية. يحتوي المفتاح على مستشعرات موضع كهربائية مدمجة.
تعتمد هذه السلسلة من المنتجات على تقنية المرشحات الرقيقة التي توفر طريقة قوية لتغيير مسار الضوء، وتوفر تكوين منصة مبسط بشكل كبير يوفر موثوقية عالية وتكلفة إنتاج منخفضة. يقلل هذا التصميم الجديد بشكل كبير من حساسية موضع الأجزاء المتحركة، مما يوفر استقرارًا عاليًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.
| المعلمات | الوحدة | GZ-FSW-2*2B |
|---|---|---|
| نطاق الطول الموجي | نانومتر | 850±40/1300±40 | 1260~1650 |
| الطول الموجي التشغيلي | نانومتر | 850/1300 | 1310/1550 |
| فقدان الإدخال | ديسيبل | نموذجي: 0.8 الحد الأقصى: 1.2 | نمودي: 0.6 الحد الأقصى: 0.8 |
| فقدان العودة | ديسيبل | MM≥30 SM≥50 |
| التداخل | ديسيبل | MM≥35 SM≥55 |
| PDL | ديسيبل | ≤0.05 |
| WDL | ديسيبل | ≤0.25 |
| TDL | ديسيبل | ≤0.25 |
| التكرار | ديسيبل | ≤±0.02 |
| مزود الطاقة | فولت | 3.0 أو 5.0 |
| العمر الافتراضي | مرة | ≥10⁷ |
| وقت التبديل | مللي ثانية | ≤8 |
| طاقة الإرسال | مللي واط | ≤500 |
| درجة حرارة التشغيل | درجة مئوية | -20~+70 |
| درجة حرارة التخزين | درجة مئوية | -40~+85 |
| الوزن | جرام | 16 |
| الأبعاد | مليمتر | (ط) 27.0*(ع) 12.0*(ارتفاع) 8.2 |
| المعلمات | دبابيس | محرك كهربائي | مستشعر الحالة |
|---|---|---|---|
| مسار بصري 2*2B | غير تثبيت P1-P3 | -- | مغلق | مفتوح | مفتوح | مغلق |
| غير تثبيت P1-P4,P2-P3 | V+ | -- | -- | GND | مفتوح | مغلق | مغلق | مفتوح | |
| مسار بصري 2*2B | تثبيت P1-P3 | -- | -- | GND | V+ | مغلق | مفتوح | مفتوح | مغلق |
| تثبيت P1-P4 P2-P3 | V+ | GND | -- | -- | مفتوح | مغلق | مغلق | مفتوح |
|
|
