| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | OSW-1x48-13 / 15 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$289-US$688 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

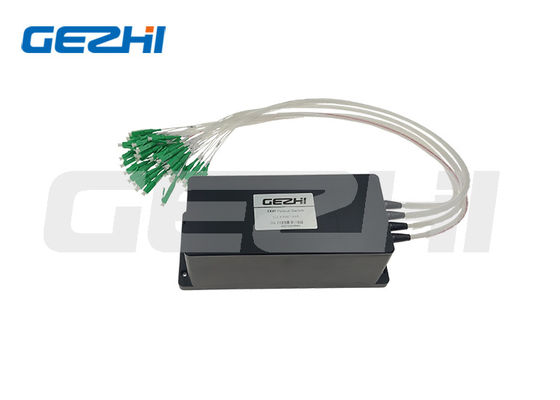

مفاتيح الألياف الضوئية متعددة القنوات GEZHI 1x48 هي مكونات وظيفية ذات قدرة على تبديل المسار البصري. في أنظمة نقل الألياف الضوئية، تُستخدم لاختيار مصادر/كاشفات ضوئية متعددة، ومراقبة الألياف متعددة القنوات، وحماية مسار الألياف الضوئية. كما تُستخدم في أنظمة اختبار الألياف الضوئية لاختبار الألياف والمكونات، واختبار الكابلات الخارجية، وأنظمة مراقبة المستشعرات البصرية متعددة النقاط.
| الميزات | التطبيقات |
|---|---|
| أكثر من 128 قناة | شبكة حلقية |
| فقدان منخفض وموثوقية عالية | مراقبة عن بعد في الشبكة البصرية |
| واجهة متوازية (TTL) | اختبار الألياف والمكونات البصرية |
| تصميم معياري | |
| خالٍ من الإيبوكسي على المسار البصري |
| المعلمات | الوحدة | GZ-FSW-1 × N |
|---|---|---|
| فقدان الإدخال | ديسيبل | 1أقل من N ≤ 45: نموذجي: 0.8 الحد الأقصى: 1.0 45أقل من N ≤ 88: نموذجي: 1.2 الحد الأقصى: 1.5 88أقل من N ≤ 128: نموذجي: 1.5 الحد الأقصى: 1.8 |
| نطاق الطول الموجي | نانومتر | 850±40 / 1300±40 | 1260 ~ 1650 |
| طول موجي الاختبار | نانومتر | 850 / 1300 | 1310 / 1550 |
| فقدان الإرجاع | ديسيبل | MM ≥ 30 SM ≥ 50 |
| التشويش المتبادل | ديسيبل | ≥ 55 |
| PDL | ديسيبل | ≤ 0.05 |
| WDL | ديسيبل | ≤ 0.25 |
| TDL | ديسيبل | ≤ 0.25 |
| التكرار | ديسيبل | ≤ ±0.05 |
| المتانة | دورات | ≥ 10 مليون |
| وقت التبديل | مللي ثانية | ≤ 10 (وقت التبديل المتسلسل للقناة المجاورة) |
| الطاقة البصرية | مللي واط | ≤500 |
| درجة حرارة التشغيل | درجة مئوية | -20 ~ +70 |
| درجة حرارة التخزين | درجة مئوية | -40 ~ +85 |
| الرطوبة النسبية | % | 5 ~ 95 |
| الأبعاد | مليمتر | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) 184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) 140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) |
| القناة | نوع الألياف | طول موجي الاختبار | نوع الأنبوب | طول الألياف | الموصل |
|---|---|---|---|---|---|
| 1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 X: أخرى |
850: 850 نانومتر 1310: 1310 نانومتر 1550: 1550 نانومتر 13/15: 1310/1550 نانومتر X: أخرى |
90: 900 ميكرومتر 20: 2.0 ملم 30: 3.0 ملم X: أخرى |
05: 0.5 متر 10: 1.0 متر 15: 1.5 متر X: أخرى |
OO: لا شيء FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: أخرى |
|
|
