| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-1x4T |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

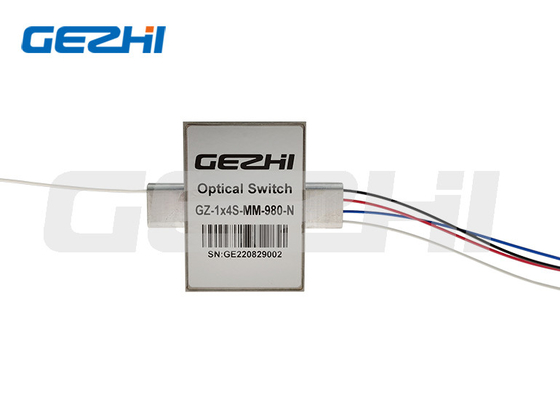

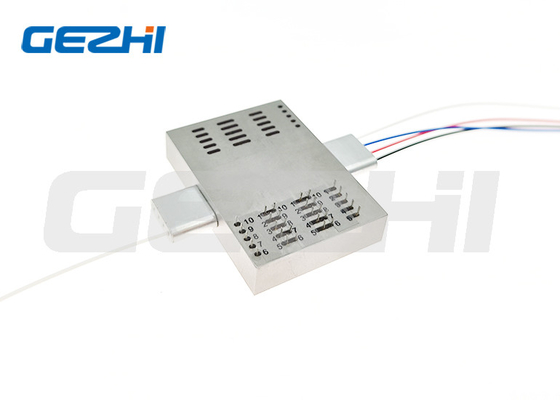

المفاتيح الضوئية FSW-1x4T لتبديل قنوات الليزر / المعدات الطبية
هذه المفاتيح الضوئية 1x4 T تدعم 750 نانومتر ، 780 نانومتر ، 980 نانومتر أو الطول الموجي المخصص.مع الألياف الأساسية الكبيرة S105 / 125um.يستخدم على نطاق واسع في تبديل القنوات من الليزر ، المعدات الطبية ، مراقبة النظام ، البحث والتطوير في المختبر.يمكن أن تدعم GEZHI Photonics الطول الموجي المخصص والألياف ورقم القناة وما إلى ذلك. المفاتيح البصرية 1x4 T ذات الثبات العالي والموثوقية.
|
سمات |
التطبيقات |
|
|
مواصفات المفاتيح الضوئية 1x4 T.
| 1x4 تي نوع التبديل | وحدة | عادي |
| عملية الطول الموجي | نانومتر | 750 نانومتر 780 نانومتر أو 980 نانومتر |
| فقدان الإدراج 1 | ديسيبل | <1.5 |
| خسارة تعتمد على الطول الموجي | ديسيبل | <0.2 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | <0.2 |
| تعويض الخساره | ديسيبل | SM:> 55 ملم:> 35 |
| عبر الحديث | ديسيبل | SM:> 55 ملم:> 35 |
| تبديل الوقت | تصلب متعدد | نموذجي: 4 الحد الأقصى: 10 |
| التكرار | ديسيبل | <± 0.02 |
| متانة | دورات | > 10 مليون |
| نوع التحويل | الإغلاق / عدم الإغلاق | |
| معالجة الطاقة الضوئية | ميغاواط | <500 ميجاوات |
| جهد التشغيل | VDC | 3 فولت أو 5 فولت |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 |
| نوع الألياف | / | SM / MM الألياف |
| أبعاد الحزمة | مم | 27 لترًا × 23 عرضًا × 8.2 ارتفاعًا |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وإضافة خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | قطر الألياف | طول الألياف | موصل |
|
S = SM 9/125 M5 = مم 50/125 M6 = مم 62.5 / 125 S105 / 125 = S105 / 125um |
780 = 780 نانومتر 980 = 980 نانومتر 1060 = 1060 نانومتر S = تحديد |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
25 = 250 ميكرومتر 90 = 900 ميكرومتر |
05 = 0.5 م 10 = 1.0 م X = آخرون |
00 = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
| يكتب |
حالة |
الطريق البصري |
محرك كهربائي | مستشعر الحالة | ||||||||||||||
| التتابع 1 (دبوس) | التتابع 2 (دبوس) | التتابع 1 (دبوس) | التتابع 2 (دبوس) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1 × 4 | أ | COM-P1 أسود | - | - | GND | V + | V + | GND | - | - | أغلق | افتح | افتح | أغلق | افتح | أغلق | clsoe | افتح |
|
جي مزلاج |
ب | COM-P2 أحمر | V + | GND | - | - | - | - | GND | V + | افتح | أغلق | أغلق | افتح | أغلق | افتح | افتح | أغلق |
| ج | COM-P3 أزرق | - | - | GND | V + | - | - | GND | V + | أغلق | افتح | افتح | أغلق | أغلق | افتح | افتح | أغلق | |
| د | COM-P4 أبيض | V + | GND | - | - | V + | GND | - | - | افتح | أغلق | أغلق | افتح | افتح | أغلق | أغلق | افتح | |
|
غير مزلاج |
أ | COM-P1 أسود | - | - | - | - | V + | - | - | GND | أغلق | افتح | افتح | أغلق | افتح | أغلق | أغلق | افتح |
| ب | COM-P2 أحمر | V + | - | - | GND | - | - | - | - | افتح | أغلق | أغلق | افتح | أغلق | افتح | افتح | أغلق | |
| ج | COM-P3 أزرق | - | - | - | - | - | - | - | - | أغلق | افتح | افتح | أغلق | أغلق | افتح | افتح | أغلق | |
| د | COM-P4 أبيض | V + | - | - | GND | V + | - | - | GND | افتح | أغلق | أغلق | افتح | افتح | أغلق | أغلق | افتح | |
الطريق البصريمن 1x4 T مفاتيح ضوئية مع ألياف S105 / 125um
البعدمن 1x4 T مفاتيح ضوئية مع ألياف S105 / 125um
فيديو
|
|
