| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-1x4-1550 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

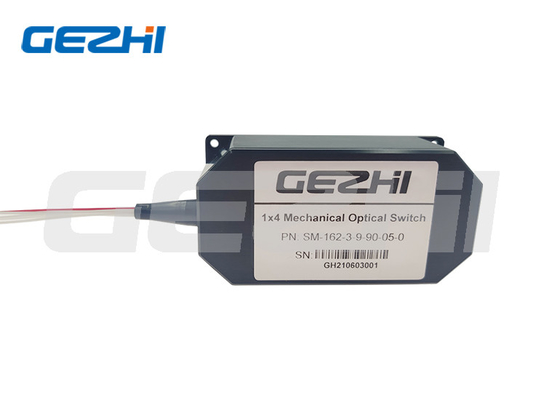

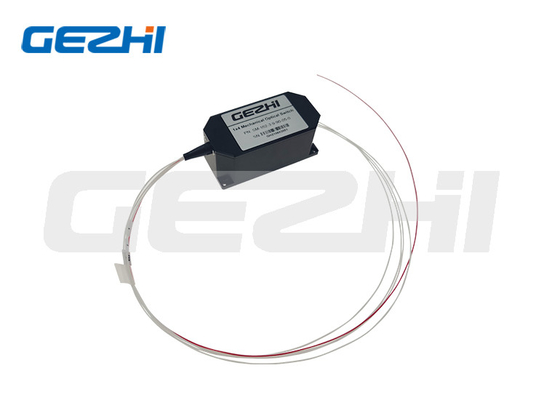

1x4 مفاتيح ضوئية
التبديل البصري هو نوع من المكونات الوظيفية ، مع القدرة على تبديل المسار البصري.في نظام نقل الألياف الضوئية ، يتم استخدامه لمراقبة الألياف متعددة القنوات ، واختيار مصدر الضوء / الكاشف المتعدد ، وحماية مسار الألياف الضوئية وما إلى ذلك ، بالإضافة إلى أنه يستخدم أيضًا في نظام اختبار الألياف الضوئية للألياف الضوئية واختبار مكوناتها ، في الهواء الطلق اختبار الكابلات ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
|
سمات الإغلاق الآمن
تكلفة منخفضة لا مثيل لها
تشوهات بصرية منخفضة مسار بصري خالٍ من الإيبوكسي
موثوقية عالية
|
التطبيقات قناة حجب إضافة / إسقاط شكلي
مراقبة النظام
الأجهزة
|
تخصيص
| المعلمات | تحديد | وحدة |
| الطول الموجي التشغيلي | 1260 ~ 1620 (سم) | نانومتر |
| فقدان الإدراج | ≤1.0 | ديسيبل |
| خسارة تعتمد على الطول الموجي | ≤0.25 | ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
| خسارة تعتمد على درجة الحرارة | ≤0.20 | ديسيبل |
| تعويض الخساره | SM≥50 | ديسيبل |
| عبر الحديث | SM≥55 | ديسيبل |
| تبديل الوقت | ≤8 | آنسة |
| التكرار | ≤ ± 0.02 | ديسيبل |
| متانة | ≥107 | مرات |
| جهد التشغيل | 3 أو 5 | الخامس |
| نوع التبديل | عدم الإغلاق / الإغلاق | |
| درجة حرارة التشغيل | －20 ~ 70 | ℃ |
| درجة حرارة التخزين | －40 ~ 85 | ℃ |
| قوة بصرية | ≤500 | ميغاواط |
| البعد | 27.0 لترًا × 12.5 عرضًا × 8.4 ارتفاعًا | مم |
دبابيس
1x4 الطريق البصري التبديل البصري
معلومات طلب التبديل البصري 1x4
GZ-1x4-1550 نانومتر
معلومات الطلب
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
رسم ميكانيكي
فيديو
|
|
