| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-1x4-760 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

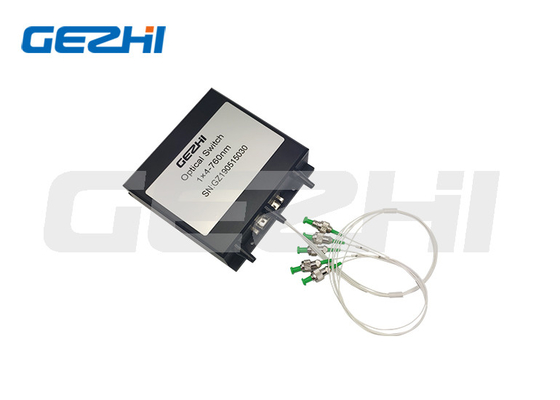

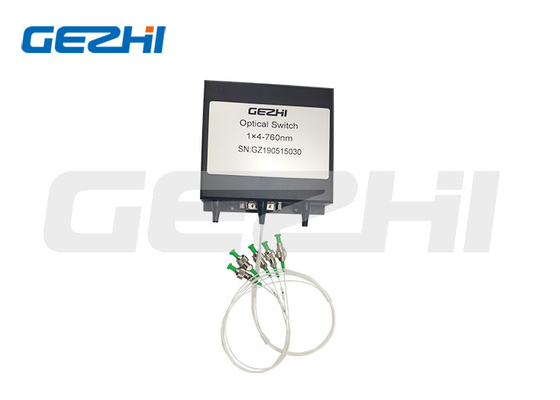

1x4 مفاتيح ضوئية
يربط مفتاح الألياف البصرية 1x4 من Gezhi القنوات الضوئية عن طريق إعادة توجيه الإشارة الضوئية الواردة إلى ألياف الإخراج المحددة.يتم تحقيق ذلك عن طريق استخدام التكوين البصري الميكانيكي المعلق ببراءة اختراع والذي يتم تنشيطه عبر إشارة تحكم كهربائية.
تحافظ عملية الإغلاق على المسار البصري المحدد بعد إزالة إشارة المحرك.يحتوي المفتاح على مستشعرات وضع كهربائي مدمجة ، ويقلل التصميم المتقدم الجديد المستند إلى المواد بشكل كبير من حساسية موضع الجزء المتحرك ، مما يوفر ثباتًا عاليًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.السائق الإلكتروني متاح لهذه السلسلة من المفاتيح.
|
سمات الإغلاق الآمن
تكلفة منخفضة لا مثيل لها
تشوهات بصرية منخفضة مسار بصري خالٍ من الإيبوكسي
موثوقية عالية
|
التطبيقات قناة حجب إضافة / إسقاط شكلي
مراقبة النظام
الأجهزة
|
تخصيص
| المعلمات | تحديد | وحدة |
| الطول الموجي التشغيلي | 1260 ~ 1620 (سم) | نانومتر |
| فقدان الإدراج | ≤1.0 | ديسيبل |
| خسارة تعتمد على الطول الموجي | ≤0.25 | ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
| خسارة تعتمد على درجة الحرارة | ≤0.20 | ديسيبل |
| تعويض الخساره | SM≥50 | ديسيبل |
| عبر الحديث | SM≥55 | ديسيبل |
| تبديل الوقت | ≤8 | آنسة |
| التكرار | ≤ ± 0.02 | ديسيبل |
| متانة | ≥107 | مرات |
| جهد التشغيل | 3 أو 5 | الخامس |
| نوع التبديل | عدم الإغلاق / الإغلاق | |
| درجة حرارة التشغيل | －20 ~ 70 | ℃ |
| درجة حرارة التخزين | －40 ~ 85 | ℃ |
| قوة بصرية | ≤500 | ميغاواط |
| البعد | 27.0 لترًا × 12.5 عرضًا × 8.4 ارتفاعًا | مم |
دبابيس
1x4 الطريق البصري التبديل البصري
معلومات طلب التبديل البصري 1x4
GZ-1x4-760nm
معلومات الطلب
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
رسم ميكانيكي
فيديو
|
|
