| Brand Name: | GEZHI or OEM |
| رقم الطراز: | مفتاح بصري مزدوج 1x2 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

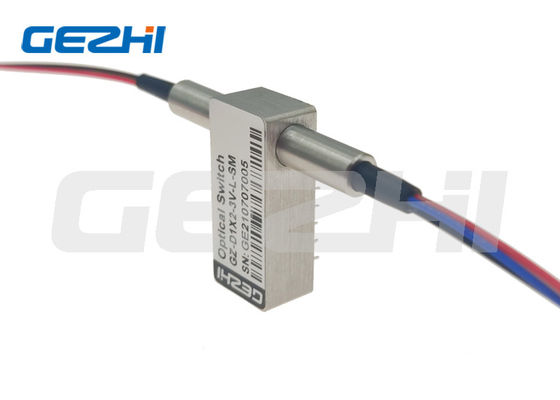

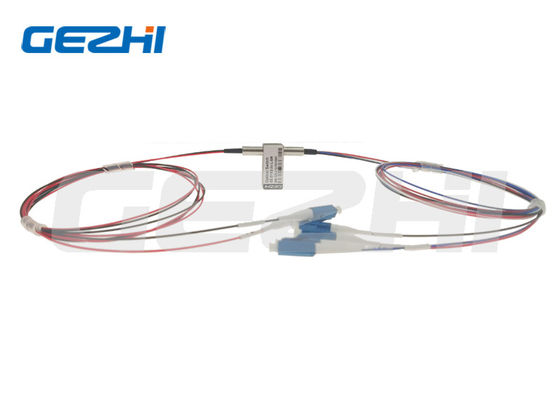

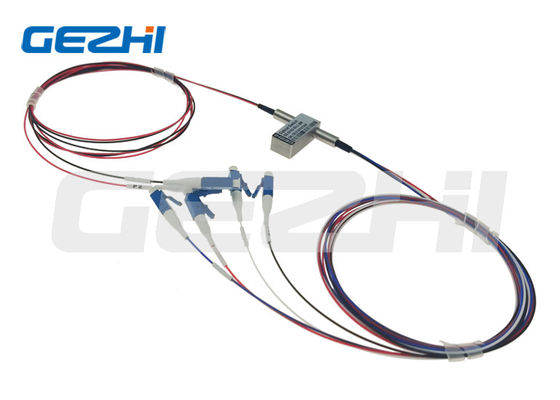

مفتاح ترحيل مزدوج D1x2 مفاتيح بصرية ميكانيكية مزدوجة القطب رمي مزدوج
يتم تكوين المحولات الضوئية GEZHI Dual 1x2 بواسطة ستة ألياف وحالتين تسمى أيضًا تبديل الألياف الضوئية 2x4.يتم توصيله بموصل LC / UPC ونوع غير مغلق.تقوم المفاتيح الميكانيكية البصرية GEZHI Duplex 1x2 بتوصيل القنوات الضوئية عن طريق إعادة توجيه الإشارة الضوئية الواردة إلى ألياف الإخراج المحددة.تعد المحولات الضوئية الميكانيكية D1x2 بمثابة إضافة في البحث والتطوير في المختبر وشبكة منطقة العاصمة و OADM القابل للتكوين.
سمات
انخفاض فقدان الإدراج
نطاق الطول الموجي الواسع
حياة مديدة
ثبات عالي ، موثوقية عالية
خالية من الايبوكسي على المسار البصري
التطبيقات
مراقبة النظام
شكلي OADM
البحث والتطوير في المختبر
MAN (شبكة منطقة العاصمة)
تخصيص
| نموذج | وحدة | GZ-FSW-D1x2.0 | |
| الطول الموجي التشغيلي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1620 |
| الطول الموجي | نانومتر | 850 و 1300 | 1310 و 1550 |
| فقدان الإدراج | ديسيبل | النوع: 0.7 كحد أقصى: 1.0 | |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| عبر الحديث | ديسيبل | مم≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| الجهد االكهربى | الخامس | 3.0 أو 5.0 ± 0.5 | |
| الحياة العملية | زمن | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| التعامل مع الطاقة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 + 70 | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| مقاس | مم | 27.0 × 12 × 8.2 | |
| ملاحظة: 1 ضمن درجة حرارة التشغيل و SOP.2 باستثناء الموصلات. | |||
التخصيص متاح.
معلومات طلب التبديل البصري المزدوج 1 × 2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
00 = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LP / APC X = آخرون |
الطريق البصري
دبابيس
| نوع | ولاية | تعريف دبوس | قوة | رصد حالة | ||||||
| د 1 × 2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم الإغلاق | أ | P1- P3 '، P2-P4' | - | - | - | - | قريب | افتح | افتح | قريب |
| ب | P1-P1 '، P2-P2' | V + | - | - | GND | افتح | قريب | قريب | افتح | |
| الإغلاق | أ | P1- P3 '، P2-P4' | - | - | GND | V + | قريب | افتح | افتح | قريب |
| ب | P1-P1 '، P2-P2' | V + | GND | - | - | افتح | قريب | قريب | افتح | |
فيديو
|
|
