| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-1x1 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

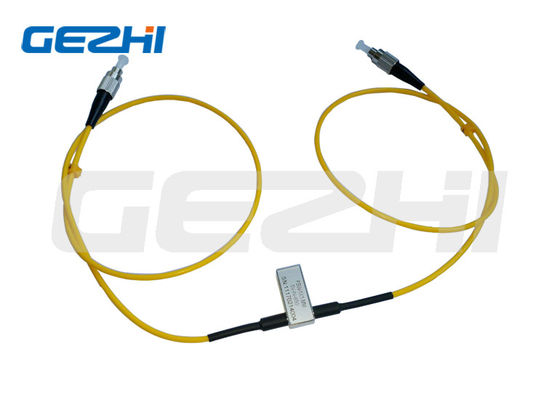

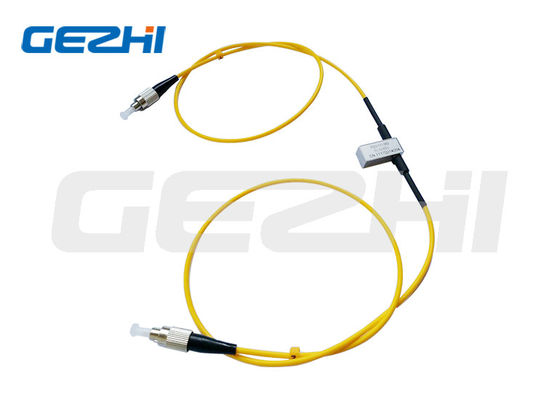

1 × 1 مفتاح قطع بصري أحادي القطب
تم تصميم مفتاح القطع البصري 1x1 من GEZHI للاستخدام في شبكات اتصالات الألياف الضوئية وأدوات القياس.يتكون مفتاح القطع البصري 1x1 من منفذين ينقلان بشكل انتقائي أو يعيدان توجيه أو يحجبان الطاقة الضوئية في خط نقل الألياف البصرية.
ال 1x1 مفتاح قطع بصري دفعت للاختيار أو التغيير بين دولتين.نتيجة لذلك ، فإنه يستهلك طاقة كهربائية منخفضة لتشغيل المفتاح البصري.
سمات
وضع واحد أو متعدد اختياري
نطاق الطول الموجي التشغيلي الواسع
حزمة ختم التماس
الإغلاق الآمن وعدم الإغلاق
تشوهات بصرية منخفضة
انخفاض فقدان الإدراج
مستقر وموثوق للغاية
وقت التحويل القصير
تصميم مضغوط ، حجم مصغر
خالية من الايبوكسي على المسار البصري
التطبيقات
تبديل الشبكة
البحث والتطوير في المختبر
حجب القناة
وحدة وتكامل النظام
الأجهزة والاختبار والقياس
مستشعر الألياف
شبكة منطقة العاصمة
مراقبة النظام
حماية الشبكة وترميمها
تخصيص
| العوامل | GZ-FSW-1 × 1 | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1650 |
| طول متوسط التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.5 كحد أقصى: 0.8 | النوع: 0.5 كحد أقصى: 0.8 |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| الحديث المتبادل | ديسيبل | مم≥65 SM≥75 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| تبديل الوقت | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 + 70 | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
معلومات الطلب
GZ-FSW-1x2-x-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء 1 = FC / الكمبيوتر الشخصي 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / الكمبيوتر الشخصي 8 = LC / APC |
دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 1 | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس 2-3 | دبوس 3-4 | دبوس 7-8 | دبوس 8-9 | |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| إغلاق خفيف | V + | GND | - | - | افتح | قريب | قريب | افتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | افتح | افتح | قريب |
| إغلاق خفيف | V + | - | - | GND | افتح | قريب | قريب | افتح | |
الطريق البصري
| المركز الأول | المركز الثاني |
|
|
البعد
فيديو
|
|
