| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-2x2F |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

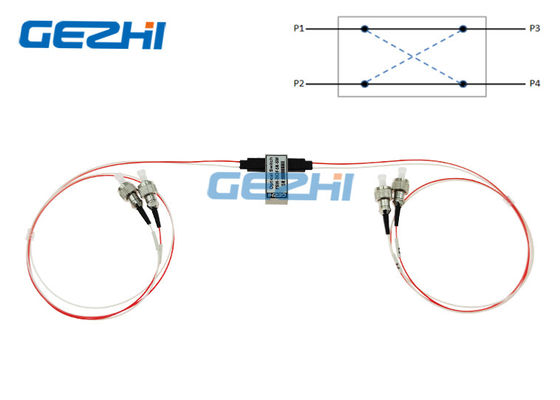

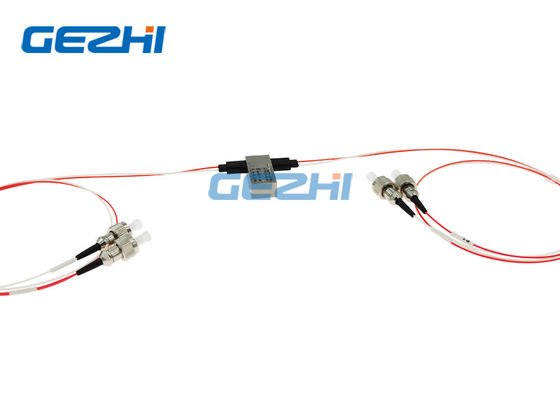

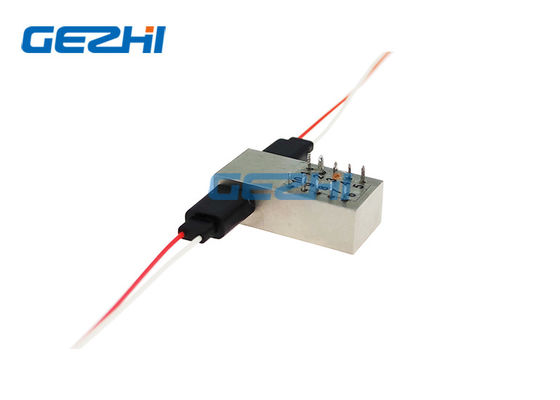

1310 / 1550nm Full 2 × 2 SM Fiber Optical Switch ثنائي الاتجاه
تقوم المحولات الضوئية 2x2F لشركة GEZHI Photonics Co.، Ltd بتوصيل القنوات الضوئية عن طريق إعادة توجيه الإشارة الضوئية الواردة إلى ألياف الإخراج المحددة.يتم استخدامه في حظر القنوات ، حل إضافة / إسقاط التكوين مع تشوهات بصرية منخفضة وموثوقية عالية.هذه المفاتيح الضوئية ثنائية الاتجاه 2 × 2 ، والتي تحتوي على مدخلين ومخرجين ، مع حالة بصرية عبر وعبر.
|
سمات
|
التطبيقات
|
تخصيص
| المعلمات | تحديد | وحدة |
| الطول الموجي التشغيلي | 1260 ~ 1650 (م) | نانومتر |
| فقدان الإدراج | ≤1.0 | ديسيبل |
| خسارة تعتمد على الطول الموجي | ≤0.25 | ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
| خسارة تعتمد على درجة الحرارة | ≤0.20 | ديسيبل |
| تعويض الخساره | SM≥50 | ديسيبل |
| عبر الحديث | SM≥55 | ديسيبل |
| تبديل الوقت | ≤8 | آنسة |
| التكرار | ≤ ± 0.02 | ديسيبل |
| متانة | ≥107 | مرات |
| جهد التشغيل | 3 أو 5 | الخامس |
| نوع التبديل | عدم الإغلاق / الإغلاق | |
| درجة حرارة التشغيل | －20 ~ 70 | ℃ |
| درجة حرارة التخزين | －40 ~ 85 | ℃ |
| قوة بصرية | ≤500 | ميغاواط |
| البعد | 27.0 لترًا × 12.5 عرضًا × 8.4 ارتفاعًا | مم |
الطريق البصري
دبابيس
| يكتب | الطريق البصري | محرك كهربائي | جهاز استشعار الدولة | ||||||
| كامل 2 × 2 | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس 2-3 | دبوس 3-4 | دبوس 7-8 | دبوس 8-9 | |
| الإغلاق | P1-P4، P2-P3 | - | - | GND | الخامس ＋ | يغلق | فتح | فتح | يغلق |
| ف 1 - ف 3 - ف 2 - ف 4 | الخامس ＋ | GND | - | - | فتح | يغلق | يغلق | فتح | |
| عدم الإغلاق | P1-P4، P2-P3 | - | - | - | - | يغلق | فتح | فتح | يغلق |
| ف 1 - ف 3 - ف 2 - ف 4 | الخامس ＋ | - | - | GND | فتح | يغلق | يغلق |
فتح
|
|
معلومات الطلبية
GZ-FSW-2 × 2F
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
رسم ميكانيكي
GEZHI Photonics Co. ، Ltd هي مصنع ينتج بشكل أساسي DWDM و AWG DWDM Module و CWDM و Filter WDM والمفتاح البصري الميكانيكي مثل 1x1 و 1x2 و 2x2B و 2x2F و 2x4 و 4x4 و 1x4 و 1x8 و 1xN Multi Channel Optical Switch ، بصري معدات التبديل ، التبديل البصري MEMS ، MEM VOA ، سلك التصحيح البصري ، إلخ.
