| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2 م مفتاح بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

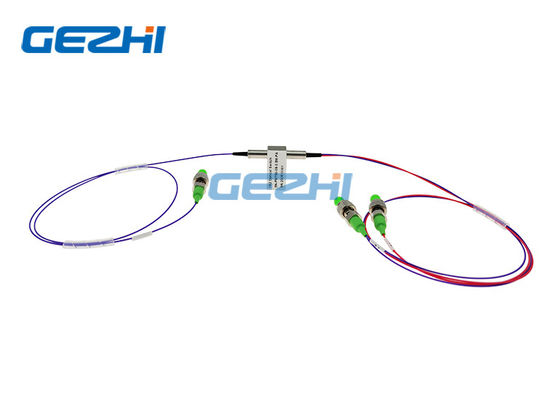

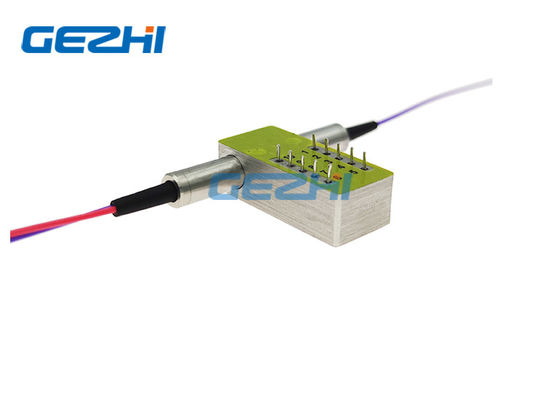

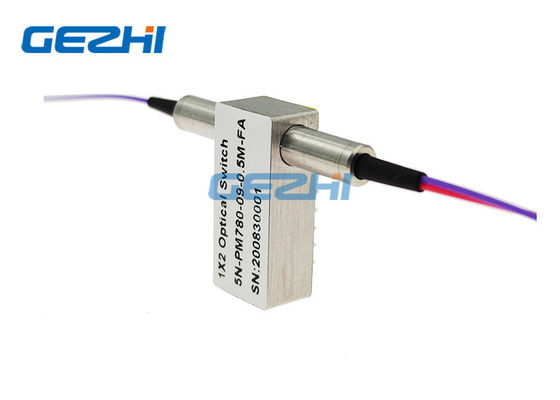

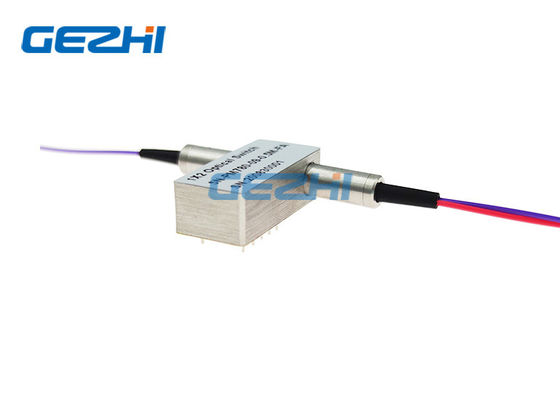

780nm الاستقطاب مع الحفاظ على 1x2 PM مفاتيح الألياف الضوئية
شركة GEZHI Photonics Co. ، سلسلة المحولات الضوئية PM من الاستقطاب التي تحافظ على محولات الألياف الضوئية هي 1X1 Port و 1 × 2 port من الأجهزة البصرية الدقيقة المبنية بألياف PM Panda.يمكن لهذه الأجهزة تحويل الإدخال البصري إلى أحد مخرجات مع الحفاظ على استقطاب الإشارة. تتيح سلسلة مفاتيح PM الضوئية التشغيل ثنائي الاتجاه.وتستخدم على نطاق واسع في مجال التقاطع البصري وشبكات PON ونظام الاتصال وحماية حلقة الألياف الضوئية ومراقبة الشبكة.لمجموعة متنوعة من التطبيقات ، تتوفر أنواع مختلفة من الإغلاق وكذلك عدم الإغلاق.تتميز سلسلة المفاتيح الضوئية بخسارة إدخال منخفضة ونطاق تشغيل واسع لطول موجة التشغيل ونسبة انقراض عالية واستقرار وموثوقية ممتازين.
سمات
انخفاض فقدان الإدراج
نسبة الانقراض عالية
نطاق الطول الموجي الواسع
عملية ثنائية الاتجاه
استقرار وموثوقية ممتازة
التطبيقات
نظام صيانة الاستقطاب البصري
إعادة التكوين OADM
حماية وترميم الشبكة الضوئية
نظام التقاطع والموصل البصري
الأجهزة والاختبار والقياس
تخصيص
|
المعلمات |
GZ-FSW-1 × 2-PM | |||
| الطول الموجي التشغيلي | نانومتر | 780± 10 / 850 ± 10 | 980 ± 10/1064 ± 10 | 1310،1480،1550± 30 |
| فقدان الإدراج | ديسيبل | النوع: 1.2 كحد أقصى: 1.5 | النوع: 1.0 كحد أقصى: 1.2 | النوع: 0.6 كحد أقصى: 1.0 |
| تعويض الخساره | ديسيبل | ≥40 | ≥50 | ≥55 |
| الحديث المتبادل | ديسيبل | ≥40 | ≥55 | ≥55 |
| التكرار | ديسيبل | ≤ ± 0.02 | ||
|
مزود الطاقة |
الخامس | 3.0 أو 5.0 | ||
| أوقات الحياة | زمن | ≥107 | ||
| تبديل الوقت | آنسة | ≤8 | ||
| انتقال السلطة | ميغاواط | ≤500 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||
| البعد | مم | (L) 27 × (W) 12.0 × (H) 8.2 | ||
ملاحظة: 1. التخصيص متاح.
دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 2 | قناة | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | فتح | فتح | قريب |
| P1-P3 | V + | GND | - | - | فتح | قريب | قريب | فتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | فتح | فتح | قريب |
| P1-P3 | V + | - | - | GND | فتح | قريب | قريب | فتح | |
الطريق البصري
| المركز الأول | المركز الثاني |
|
|
|
معلومات طلب التبديل البصري 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
1 × 1 1 × 2 |
780 = 780 نانومتر 850 = 850 نانومتر 980 = 980 نانومتر 1064 = 1064 نانومتر 1310 = 1310 نانومتر 1480 = 1480 نانومتر 1550 = 1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
PM = ألياف PM X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
00 = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LP / APC X = آخرون |
فيديو
|
