| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-D2x2B |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

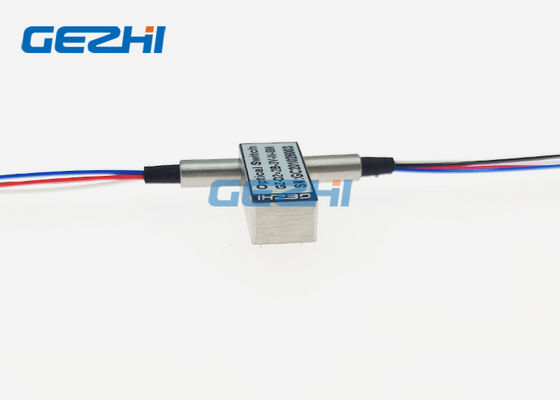

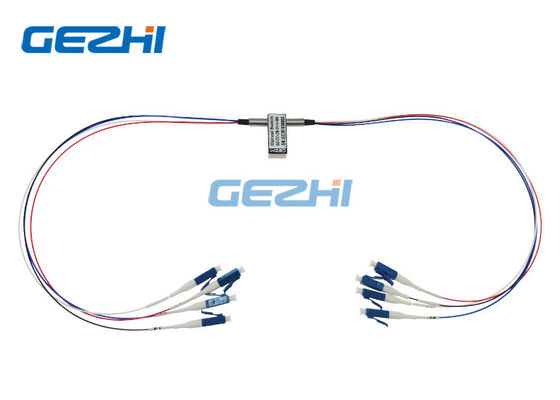

4x4 تبديل الألياف الضوئية الميكانيكية الصناعية
تم تصميم مفتاح الألياف الضوئية الميكانيكي للألياف البصرية ذات الدفع الرباعي 4x4 من شركة GEZHI Photonics Co.إنه يوفر خسارة إدخال ممتازة ، وإمكانية التكرار ونطاق درجة حرارة تشغيل واسع ومناسبة لجميع تطبيقات تبديل الحماية ثنائية الاتجاه.ال4x4 تبديل الألياف الضوئية الميكانيكية الصناعية يوفر أداءً ممتازًا على شبكتك ويمتلك مزايا التكلفة المدمجة والتنافسية.
|
ميزات تكرار ممتاز انخفاض فقدان الإدراج نطاق تمرير واسع |
التطبيقات تبديل التكرار إعادة تشكيل وترميم شبكات الألياف أنظمة المراقبة البصرية
|
تخصيص
| نموذج | وحدة | GZ-FSW-D2x2B | |
| الطول الموجي التشغيلي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1620 |
| الطول الموجي | نانومتر | 850 و 1300 | 1310 و 1550 |
| فقدان الإدراج | ديسيبل | النوع: 1.0 كحد أقصى: 1.5 | |
| تعويض الخساره | ديسيبل | مم≥30 SM50 | |
| عبر الحديث | ديسيبل | مم≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| الجهد االكهربى | الخامس | 3.0 أو 5.0 ± 0.5 | |
| الحياة العملية | زمن | ≥107 | |
| وقت التبديل | السيدة | ≤8 | |
| التعامل مع الطاقة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 (النوع الصناعي متاح) | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| لون الألياف |
P1، P1 ': Black P2، P2': أحمر P3، P3 ': Blue P4، P4': أبيض |
||
| بحجم | مم | 27.0 × 12 × 8.2 | |
| ملاحظة: 1 ضمن درجة حرارة التشغيل و SOP.2 باستثناء الموصلات. | |||
معلومات الطلب
GZ-FSW-D2x2B-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
الطريق البصري

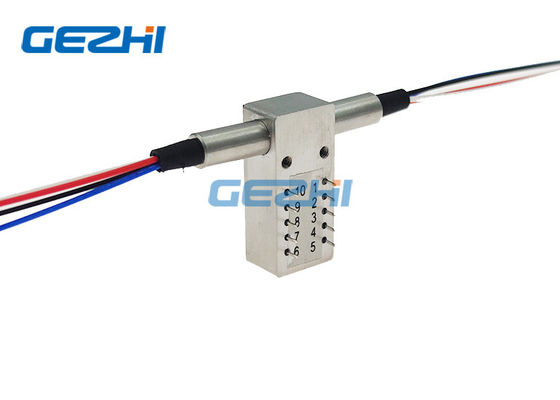

دبابيس
| اكتب | حالة | تعريف الدبوس | قوة | رصد حالة | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم الإغلاق | أ | P1- P3 ' | - | - | - | - | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب |
P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 ' |
V + | - | - | GND | افتح | أغلق | أغلق | افتح | |
|
|
||||||||||
| الإغلاق | أ | P1- P3 ' | - | - | GND | V + | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب |
P1-P1 ' P2-P2 ' P3-P3 ' P4-P4 ' |
V + | GND | - | - | افتح | أغلق | أغلق | افتح | |
المزيد من الصور
فيديو
|
|
