| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-D2x2B |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
850nm MM مزدوج 2x2 محول الألياف الضوئية
تم تصميم مفتاح الألياف البصرية الالتفافية المزدوجة 2x2 من GEZHI Photonics Co.، Ltd لتوفير وظيفة التوصيل المتبادل والتجاوز بين قنوات الإدخال والإخراج.تعمل في الطول الموجي 850 نانومتر.(1260 ~ 1650nm ، 780nm والطول الموجي المخصص متاحان ، إنه يوفر قابلية تكرار ممتازة ، وفقدان الإدراج ونطاق درجة حرارة تشغيل واسع.
|
ميزات انخفاض فقدان الإدراج |
التطبيقات تبديل التكرار إعادة تشكيل وترميم شبكات الألياف |
تخصيص
| نموذج | وحدة | GZ-FSW-D2x2B | |
| الطول الموجي التشغيلي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1620 |
| الطول الموجي | نانومتر | 850 و 1300 | 1310 و 1550 |
| فقدان الإدراج | ديسيبل | النوع: 1.0 كحد أقصى: 1.5 | |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| عبر الحديث | ديسيبل | مم≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| الجهد االكهربى | الخامس | 3.0 أو 5.0 ± 0.5 | |
| الحياة العملية | زمن | ≥107 | |
| وقت التبديل | السيدة | ≤8 | |
| التعامل مع الطاقة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 (النوع الصناعي متاح) | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| لون الألياف |
P1، P1 ': أسود P2، P2': أحمر P3، P3 ': Blue P4، P4': أبيض |
||
| بحجم | مم | 27.0 × 12 × 8.2 | |
| ملاحظة: 1 ضمن درجة حرارة التشغيل و SOP.2 باستثناء الموصلات. | |||
GZ-D2x2B-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |

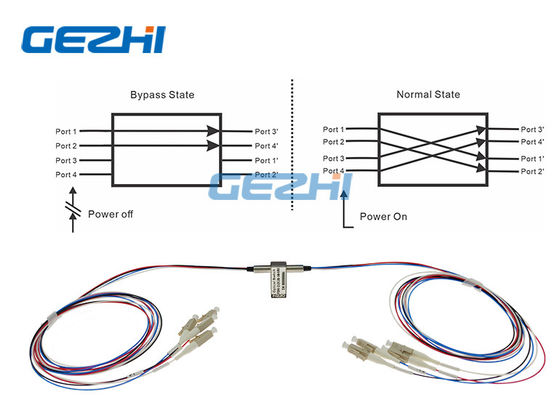

الطريق البصري

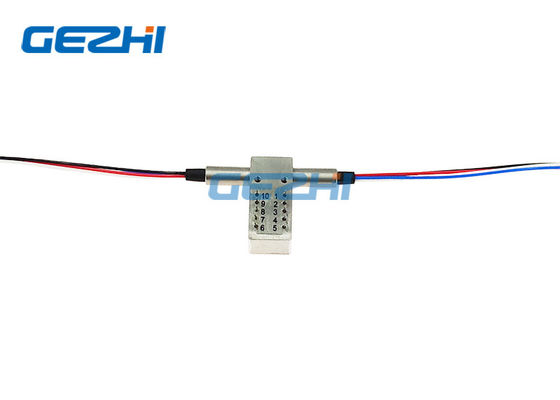

دبابيس
| اكتب | حالة | تعريف الدبوس | قوة | رصد حالة | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم الإغلاق | أ | P1- P3 ' | - | - | - | - | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب | P1-P1 '، P2-P2' | V + | - | - | GND | افتح | أغلق | أغلق | افتح | |
| P3-P3 '، P4-P4' | ||||||||||
| الإغلاق | أ | P1- P3 ' | - | - | GND | V + | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب | P1-P1 '، P2-P2' | V + | GND | - | - | افتح | أغلق | أغلق | افتح |
|
فيديو
|
|
