| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-2x2F |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

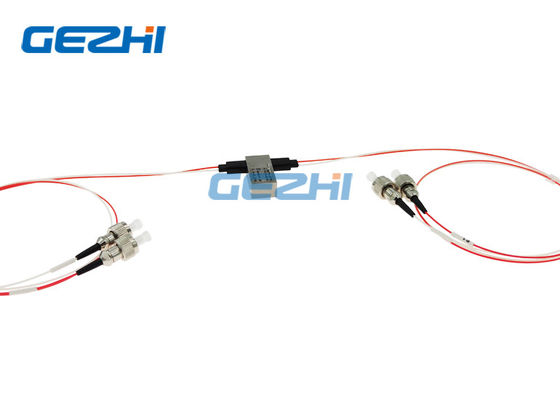

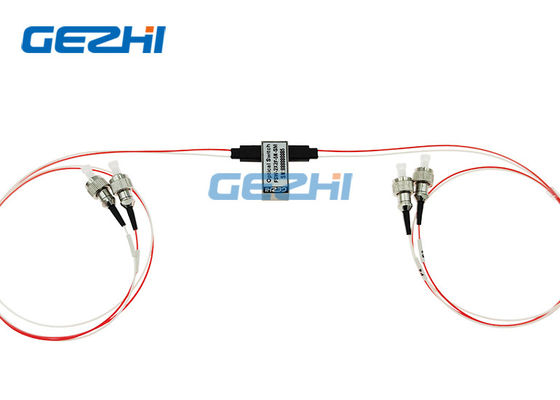

من خلال ومفاتيح ضوئية كاملة 2 × 2 غير محظورة
المحولات الضوئية الكاملة 2 × 2 لشركة GEZHI Photonics Co.، Ltd ذات الحالة البصرية عبر وعبر.يتم استخدامه في حظر القنوات ، حل إضافة / إسقاط التكوين مع تشوهات بصرية منخفضة وموثوقية عالية.
ميزات
تكلفة منخفضة لا مثيل لها
تشوهات بصرية منخفضة
التطبيقات
قناة حجب
تخصيص
| المعلمات | مواصفات | وحدة |
| الطول الموجي التشغيلي | 1260 ~ 1620 (سم) | نانومتر |
| فقدان الإدراج | ≤1.0 | ديسيبل |
| الخسارة المعتمدة على الطول الموجي | ≤0.25 | ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
| خسارة تعتمد على درجة الحرارة | ≤0.20 | ديسيبل |
| تعويض الخساره | SM≥50 | ديسيبل |
| عبر الحديث | SM≥55 | ديسيبل |
| تبديل الوقت | ≤8 | السيدة |
| التكرار | ≤ ± 0.02 | ديسيبل |
| متانة | ≥107 | مرات |
| جهد التشغيل | 3 أو 5 | الخامس |
| نوع التبديل | عدم الإغلاق / الإغلاق | |
| درجة حرارة التشغيل | －20 ~ 70 | ℃ |
| درجة حرارة التخزين | －40 ~ 85 | ℃ |
| قوة بصرية | ≤500 | ميغاواط |
| البعد | 27.0 لترًا × 12.5 واط × 8.4 ارتفاعًا | مم |

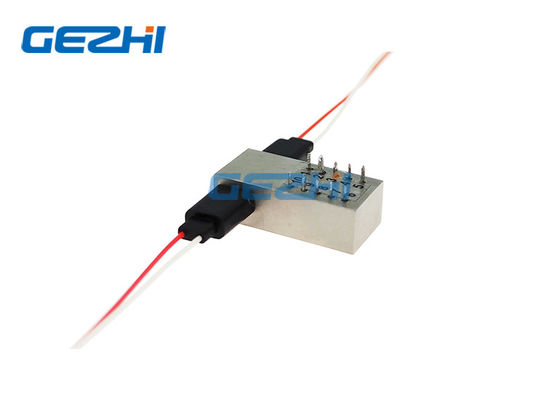

دبابيس
| اكتب | الطريق البصري | محرك كهربائي | جهاز استشعار الدولة | ||||||
| كامل 2 × 2 | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس 2-3 | دبوس 3-4 | دبوس 7-8 | دبوس 8-9 | |
| الإغلاق | P1-P4، P2-P3 | - | - | GND | الخامس ＋ | أغلق | افتح | افتح | أغلق |
| ف 1 - ف 3 - ف 2 - ف 4 | الخامس ＋ | GND | - | - | افتح | أغلق | أغلق | افتح | |
| عدم الإغلاق | P1-P4، P2-P3 | - | - | - | - | أغلق | افتح | افتح | أغلق |
| ف 1 - ف 3 - ف 2 - ف 4 | الخامس ＋ | - | - | GND | افتح | أغلق | أغلق | افتح | |
الطريق البصري
رسم ميكانيكي
معلومات الطلب
GZ-FSW-2 × 2F
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
فيديو
|
|
