| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-1x32 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
SM Fiber Optic 1x32 Switch
يوفر محول الألياف البصرية SM 1x32 من شركة GEZHI Photonics Co.، Ltd اختيار القناة بين مدخل واحد وألياف إخراج N.
يتم تحديد رقم قناة الإخراج من قبل العميل ويمكن أن يكون 1x8 أو 1x16 أو 1x32 أو غيرها.يأتي مزودًا بواجهة متوازية (TTL) ووظيفة الفحص الذاتي لتعطل دائرة القيادة.يمكن أن يكون هذا المفتاح البصري 1x32 OEM.إنه يعتمد على تقنية الألياف البصرية المتقدمة لدينا والتي تتميز بإمكانية التكرار الجيدة ، وفقدان الإدخال المنخفض ، والتكلفة المنخفضة والأداء العالي.يمكن أن يكون الطول الموجي للعملية من الوضع الفردي 1260 إلى 1650 نانومتر أو متعدد الأوضاع 850 ± 40/1300 ± 40 نانومتر أو الطول الموجي المخصص.
|
ميزات خسارة منخفضة موثوقية عالية تصميم نمطي |
التطبيقات شبكة الرنين مصدر ضوء متعدد اختبار الألياف والمكونات البصرية |
تعد المفاتيح الضوئية لمحرك متدرج 1x32 من GEZHI بمثابة ألياف مباشرة لتكنولوجيا تبديل الألياف ، والتي تعمل عن طريق توجيه أحد الألياف فعليًا إلى الآخر.يتم تحقيق ذلك من خلال استخدام محرك متدرج عالي الدقة لتدوير وتوجيه الألياف (الألياف) الشائعة بدقة إلى الألياف (الألياف) الناتجة المحددة.
SM Fiber Optic 1x32 Switch تخصيص
| معامل | قيمه المعامل |
| نموذج | GZ-FSW-1X32 |
| فقدان الإدراج | ≤0.8 ديسيبل |
| نطاق الطول الموجي | 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 1310/1550 نانومتر |
| نوع الألياف | SM ، 9 / 125um (SMF-28) |
| تعويض الخساره | ≥50 ديسيبل |
| الحديث المتبادل | ≥ 70 ديسيبل |
| PDL | ≤0.05 ديسيبل |
| المكتبة الرقمية العالمية | ≤0.25 ديسيبل |
| TDL | ≤0.25 ديسيبل |
| التكرار | ≤0.02 ديسيبل |
| أوقات الحياة | > 107 |
| تبديل الوقت | ≤8 مللي ثانية (القناة المجاورة) |
| القوة البصرية | ≤ 500 ميغاواط |
| موصل | FC / الكمبيوتر |
| وضع التحكم | TTL |
| مصدر طاقة العمل | 5 فولت / 500 مللي أمبير |
| المنتج سزي | 135 × 64 × 46 |
| درجة حرارة التشغيل | -20 درجة إلى +70 درجة |
| درجة حرارة التشغيل | -40 إلى +85 ℃ |
ملاحظة: 1. التخصيص متاح.
يتوفر كل من الإصدارين متعدد الأوضاع والوضع الفردي من رمز التبديل هذا.تتميز بمستوى عالٍ من
الأداء المطلوب للاختبار متعدد الوحدات في البحث والتطوير وفي بيئات التصنيع.هم أيضا
مناسبة للغاية للتطبيقات في الاتصالات السلكية واللاسلكية والتصنيع وبيئات الاختبار ، بسبب
انخفاض مستوى IL وتكرار ممتاز.بالإضافة إلى العديد من الخيارات القياسية المتاحة ، نحن أيضًا
تخصيص المفاتيح لتلبية احتياجات العميل الخاصة

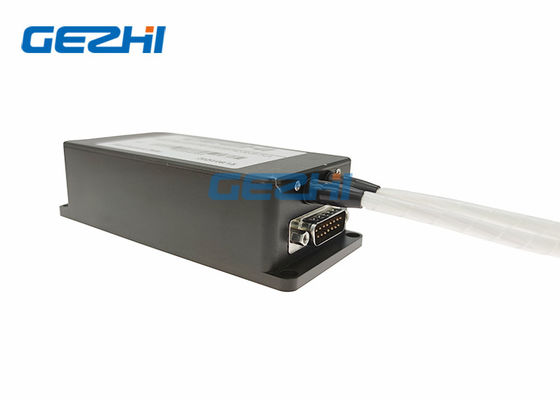

SM Fiber Optic 1x32 Switch مواصفات دبوس
| موصل DB-15 ذكر | |||
| رقم الدبوس | I / O | الإشارة | وصف |
| 2 | إدخال | D0 |
D0 ~ D5 هو تحديد القناة Bit0 ~ Bit5 و D0 منخفض و D5 مرتفع |
| 3 | إدخال | D1 | |
| 4 | إدخال | د 2 | |
| 5 | إدخال | د 3 | |
| 6 | إدخال | د 4 | |
|
11 |
إدخال |
إعادة تعيين |
TTL ، إعادة تعيين المستوى المنخفض إلى القناة 0. المستوى العالي يعني أن بتات اختيار القناة فعالة. |
| 7 | خارج | جاهز | TTL ، جاهز (مرتفع = غير جاهز ، منخفض = جاهز) |
| 8 | خارج | خطأ | TTL ، خطأ أو فشل ، (مرتفع = خطأ ، منخفض = لا يوجد خطأ) |
| 1.9 | قوة | GND | أرض |
| 12 | قوة | VCC1 | 5.0 ± 5٪ VDC Motor Supply Power Supply (بحد أقصى 500 مللي أمبير) |
| 15 | قوة | VCC2 | 5.0 ± 5٪ VDC مصدر طاقة الدائرة (بحد أقصى 50 مللي أمبير) |
| 4،6،7،8،10،13،14 | NC | NC | شاغر |

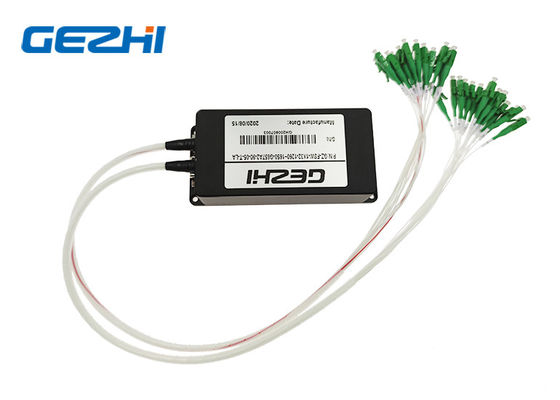

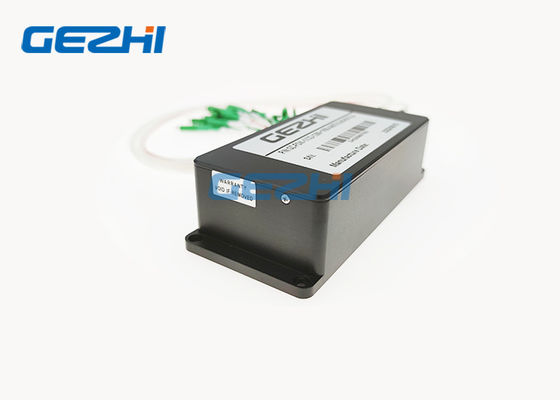

SM Fiber Optic 1x32 Switch صورة
فيديو
|
