| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-1x4T |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

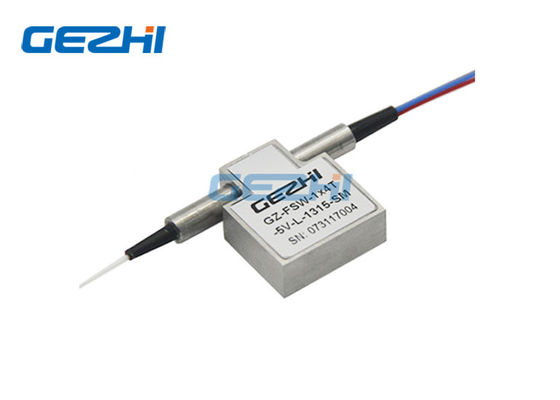

FSW-1x4T مفاتيح بصرية مصغرة بصرية Machanical ثنائية الاتجاه
سلسلة GEZHI FSW-1x4T مفاتيح بصرية مصغرة بصرية Machanical تعمل على توصيل القنوات الضوئية ثنائية الاتجاه عن طريق توجيه أو حجب إشارة بصرية واردة في ليف الإخراج.يتم تحقيق ذلك باستخدام تكوين بصري ميكانيكي براءة اختراع وتفعيله عبر إشارة تحكم كهربائية.تحافظ نسخة الإغلاق على المسار البصري المحدد بعد إزالة إشارة محرك الأقراص ، بينما تكون الإصدارات غير الإغلاق افتراضيًا إما على الحالة المفتوحة أو المغلقة عند إزالة الطاقة.تشتمل FSW-1x4T Mini Opto-Machanical Switches ثنائية الاتجاه على مستشعرات كهربائية مدمجة.يقلل التصميم المتقدم الجديد القائم على المواد إلى حد كبير من حساسية موضع الجزء المتحرك ، مما يوفر استقرارًا غير مسبوق كما هو الحال في تكلفة منخفضة لا مثيل لها.
|
المميزات |
التطبيقات |
|
|
تخصيص
| 1x4 T نوع التبديل | وحدة | نموذجي |
| طول الموجة العملية | نانومتر | 850 نانومتر أو 1310/1490/1550 نانومتر |
| خسارة الإدراج 1 | ديسيبل | <0.8 |
| الخسارة التابعة لطول الموجة | ديسيبل | <0.2 |
| الاستقطاب المعتمد على الخسارة | ديسيبل | <0.2 |
| تعويض الخساره | ديسيبل | SM:> 55 مم:> 40 |
| كروس توك | ديسيبل | SM:> 55 مم:> 40 |
| وقت التبديل | تصلب متعدد | النموذجي: 4 الحد الأقصى: 10 |
| التكرار | ديسيبل | <± 0.02 |
| متانة | دورات | > 10 مليون |
| نوع التحويل | الإغلاق / عدم الإغلاق | |
| معالجة الطاقة الضوئية | ميغاواط | <500 ميجاوات |
| جهد التشغيل | VDC | 3 فولت أو 5 فولت |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 |
| نوع الألياف | / | ألياف SM / MM |
| أبعاد العبوة | مم | 27 لترًا × 23 عرضًا × 8.2 ساعات |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
|
نوع |
حالة |
المسار البصري |

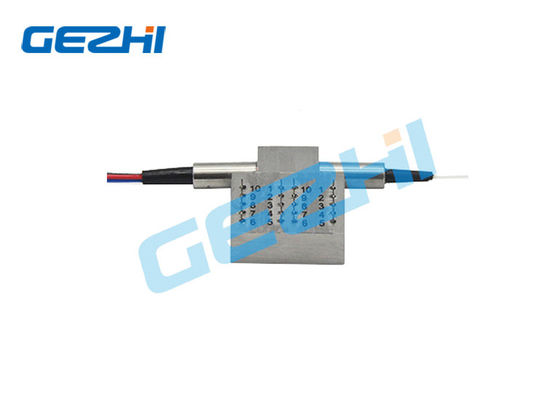

محرك كهربائي | مستشعر الحالة | ||||||||||||||
| تتابع 1 (دبوس) | تتابع 2 (دبوس) | تتابع 1 (دبوس) | تتابع 2 (دبوس) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1 × 4 | أ | COM-P1 أسود | - | - | GND | V + | V + | GND | - | - | أغلق | افتح | افتح | أغلق | افتح | أغلق | clsoe | افتح |
|
مزلاج |
ب | COM-P2 Red | V + | GND | - | - | - | - | GND | V + | افتح | أغلق | أغلق | افتح | أغلق | افتح | افتح | أغلق |
| ج | COM-P3 أزرق | - | - | GND | V + | - | - | GND | V + | أغلق | افتح | افتح | أغلق | أغلق | افتح | افتح | أغلق | |
| د | COM-P4 أبيض | V + | GND | - | - | V + | GND | - | - | افتح | أغلق | أغلق | افتح | افتح | أغلق | أغلق | افتح | |
|
عدم الإغلاق |
أ | COM-P1 أسود | - | - | - | - | V + | - | - | GND | أغلق | افتح | افتح | أغلق | افتح | أغلق | أغلق | افتح |
| ب | COM-P2 Red | V + | - | - | GND | - | - | - | - | افتح | أغلق | أغلق | افتح | أغلق | افتح | افتح | أغلق | |
| ج | COM-P3 أزرق | - | - | - | - | - | - | - | - | أغلق | افتح | افتح | أغلق | أغلق | افتح | افتح | أغلق | |
| د | COM-P4 أبيض | V + | - | - | GND | V + | - | - | GND | افتح | أغلق | أغلق | افتح | افتح | أغلق | أغلق | افتح | |
معلومات الطلبية
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | قطر الألياف | طول الألياف | موصل |
|
ق = SM 9/125 م 5 = مم 50/125 M6 = MM 62.5 / 125 |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر 760 = 760 نانومتر 1742 = 1742 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
25 = 250um 90 = 900um |
05 = 0.5 م 10 = 1.0 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC س = أخرى |
المسار البصري
البعد
فيديو
|
|
