| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2 مفتاح الألياف البصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

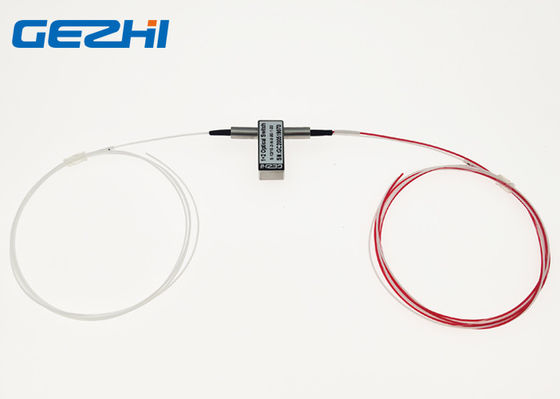

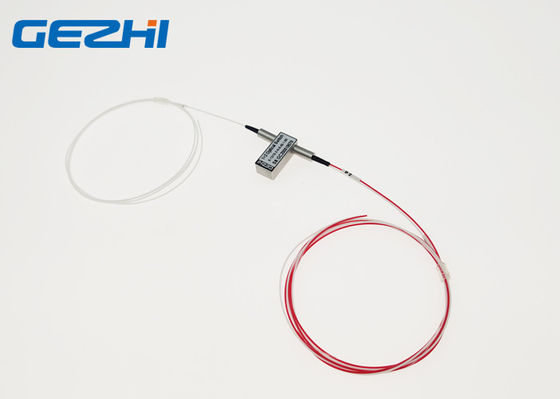

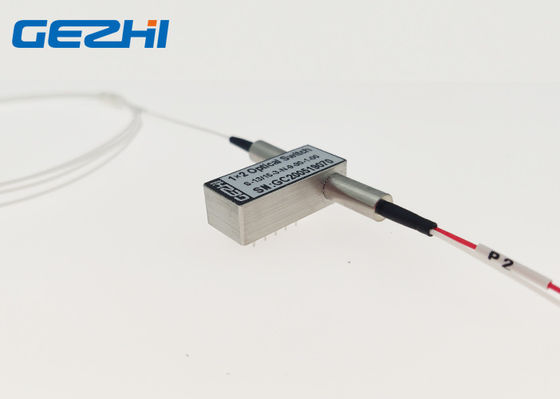

1x2 الألياف البصرية موشور التبديل الضوئية أحادية الوضع 1550nm بدون موصل
GEZHI 1x2 الألياف الضوئية بريزم البصرية تكوين من نوع 1x2 مع ثلاثة ألياف وحالتين.يتم توصيله بدون أي موصل لتخصيصه وبجهد 3 فولت غير مغلق ، PCB moutable.تربط المفاتيح البصرية المنشورية من الألياف الضوئية GEZHI 1x2 القنوات البصرية من خلال إعادة توجيه إشارة بصرية واردة إلى ألياف إخراج محددة.مفاتيح الألياف الضوئية هي تطبيق في حماية الشبكة البصرية واستعادة ، البحث والتطوير وحماية معدات النقل.
المميزات
أصغر حجم
خسارة الإدراج منخفضة
نوع الجهد الغير مغلق 3V
بدون موصل للتخصيص
النوع الصناعي المتاح
التطبيقات
مراقبة الشبكة الضوئية
موجه الطول الموجي
إعادة تكوين / إضافة معددات إرسال متعددة
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|

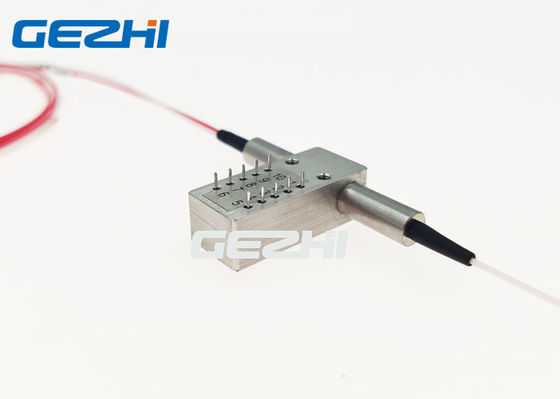

دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 2 | قناة | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
معلومات أمر التبديل البصري 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC س = أخرى |
تخصيص
|
المعلمات |
GZ-FSW-1 × 2 | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| طول موجة التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.5 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
|
مزود الطاقة |
الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | زمن | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ~ + 80 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (الطول) 27 × (العرض) 12.0 × (الارتفاع) 8.2 | |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
