| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2 التبديل البصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
1260 ~ 1650nm طول موجي واسع 1x2 مفتاح بصري موصل 3V FC / APC

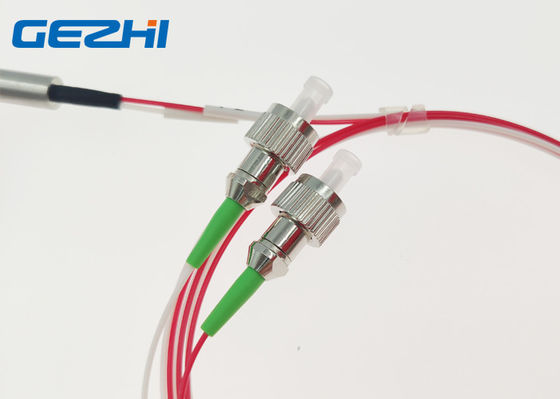

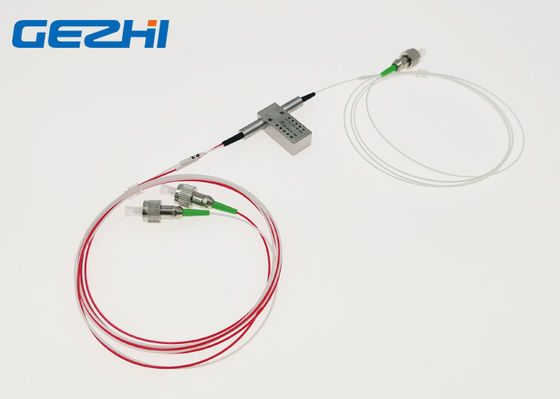

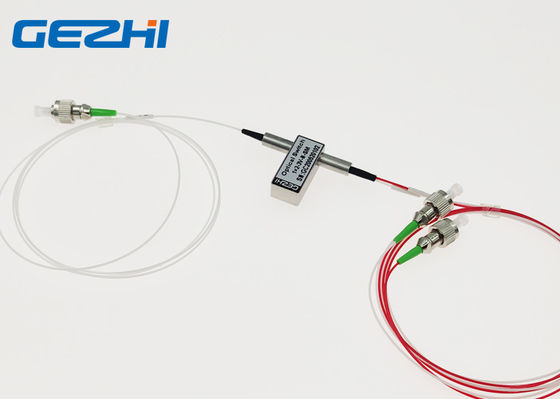

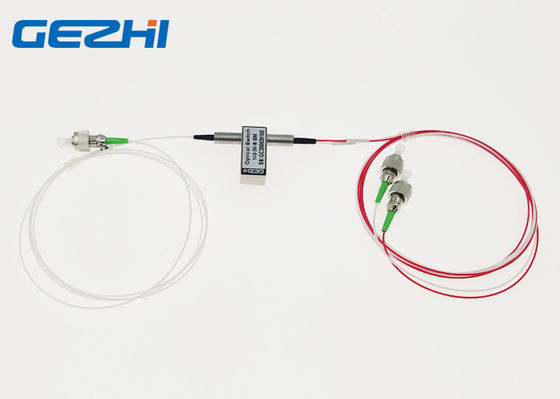

GEZHI 1260 ~ 1650nm عريض الطول الموجي مفتاح بصري مكون من نوع 1x2 مع ثلاثة ألياف وحالتين.يتم توصيله بموصل أخضر FC / APC وبجهد 3V غير مغلق.يربط المفتاح البصري GEZHI 1260 ~ 1650nm ذو الطول الموجي الواسع 1x2 القنوات الضوئية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف الإخراج المحددة.المفتاح البصري هو تطبيق في مراقبة الشبكة الضوئية ، وجهاز توجيه بطول الموجة ومضاعفات إضافة / إسقاط قابلة لإعادة التشكيل.
المميزات
خسارة الإدراج منخفضة
أصغر حجم
نوع الجهد الغير مغلق 3V
موصل FC / APC
النوع الصناعي المتاح
ركوب ثنائي الفينيل متعدد الكلور
التطبيقات
حماية الشبكة الضوئية واستعادتها
البحث والتطوير
حماية معدات الإرسال
معلومات أمر التبديل البصري 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC س = أخرى |
تخصيص
|
المعلمات |
GZ-FSW-1 × 2 | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| طول موجة التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.5 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
|
مزود الطاقة |
الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | زمن | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ~ + 80 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (الطول) 27 × (العرض) 12.0 × (الارتفاع) 8.2 | |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 2 | قناة | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|
فيديو
|
|
