| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x8 متعدد القنوات |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

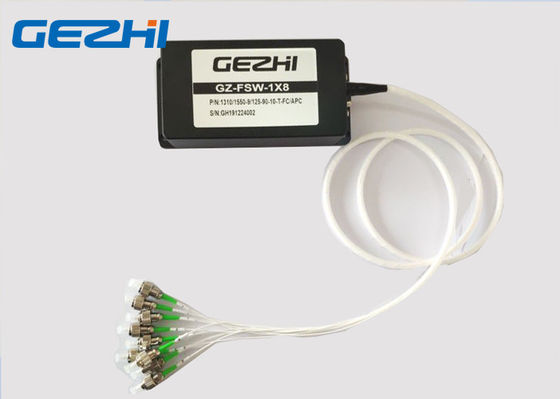

مفاتيح الألياف الضوئية متعددة القنوات 1x8 SM 13/15 Optic Swtich مع واجهة TTL
GEZHI 1 × 8 مفاتيح الألياف الضوئية متعددة القنوات هي نوع من المكونات الوظيفية ، مع القدرة على تبديل المسار البصري.في نظام نقل الألياف الضوئية ، يتم استخدامه لاختيار مصدر ضوء / كاشف متعدد ، ومراقبة الألياف متعددة القنوات ، وحماية مسار الألياف الضوئية وما إلى ذلك. اختبار الكابلات ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
المميزات
خسارة منخفضة وموثوقية عالية
الواجهة الموازية (TTL)
أكثر من 128 قناة
التصميم المعياري
خالٍ من الإيبوكسي على المسار البصري
التطبيقات
شبكة رنين
المراقبة عن بعد في الشبكة الضوئية
اختبار الألياف والمكونات البصرية
تخصيص
| المعلمات | وحدة | GZ-FSWM-1 × N | |||
| فقدان الإدراج | ديسيبل | 1 <N ≤ 45 | 45 <شمال ≤ 88 | 88 <شمال ≤ 128 | |
| النوع: 0.8 الحد الأقصى: 1.0 | النوع: 1.2 ماكس: 1.5 | النوع: 1.5 ماكس: 1.8 | |||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ~ 1650 | ||
| اختبار الطول الموجي | نانومتر | 850/1300 | 1310/1550 | ||
| تعويض الخساره | ديسيبل | مم ≥ 30 سم ≥ 50 | |||
| التداخل | ديسيبل | ≥ 55 | |||
| PDL | ديسيبل | 5 0.05 | |||
| المكتبة الرقمية العالمية | ديسيبل | ≤ 0.25 | |||
| TDL | ديسيبل | ≤ 0.25 | |||
| التكرار | ديسيبل | ≤ ± 0.05 | |||
| متانة | دورات | M 10 مليون | |||
| وقت التبديل | تصلب متعدد | ≤ 10 (وقت تبديل التسلسل للقناة المجاورة) | |||
| الطاقة الضوئية | ميغاواط | ≤500 | |||
| درجة حرارة التشغيل | ℃ | -20 ~ +70 | |||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | |||
| الرطوبة النسبية | ٪ | 5 ~ 95 | |||
| البعد | مم | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
| 184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (رقم 128) | |||
| 140 × 77.5 × 32 (N≤16) | 140 × 77.5 × 64 (N≤32) | ||||
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
معلومات الطلبية
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| قناة | نوع الألياف | اختبار الطول الموجي | نوع الأنبوب | طول الألياف | موصل |
| 1 ~ 128 | سم: سم ، 9/125 M5: مم ، 50/125 M6: مم ، 62.5 / 125 X: أخرى |
850: 850 نانومتر 1310: 1310 نانومتر 1550: 1550 نانومتر 13/15: 1310/1550 نانومتر X: أخرى |
90: 900um 20: 2.0 مم 30: 3.0 ملم X: أخرى |
05: 0.5 م 10: 1.0 م 15: 1.5 م X: أخرى |
OO: لا شيء FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC لوس أنجلوس: LC / APC X: أخرى |
فيديو
|
