| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x2 مفتاح الطاقة العالية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

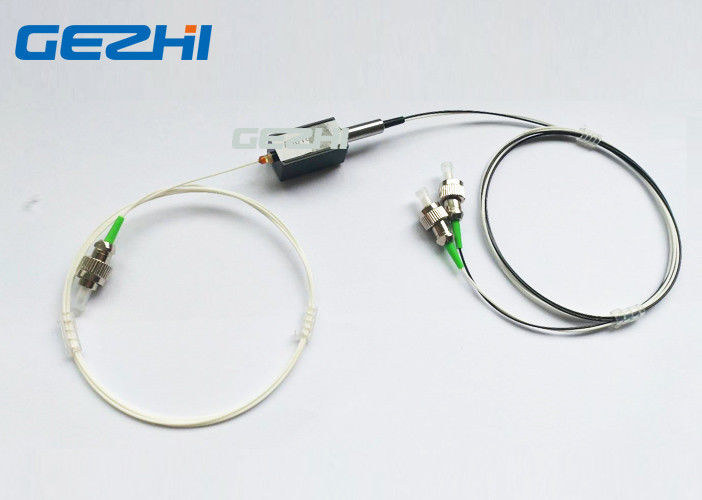

1x2 مفاتيح الألياف البصرية عالية الطاقة 10 وات 1550 ~ 1570nm التبديل الإغلاق البصري
تدعم مفاتيح الألياف الضوئية 1 × 2 من GEZHI 10 وات.يتراوح طول موجة التشغيل من 1550 نانومتر إلى 1570 نانومتر.مع FC / APC ، يتم تحديد الإغلاق أو الإغلاق.يمكن لـ GEZHI أيضًا توفير مجموعة كاملة تقريبًا من التبديل البصري الذي يتم تخصيصه.
المميزات
قوة عالية
خسارة الإدراج منخفضة
تداخل عالي
حزمة مدمجة
التطبيقات
مراقب الشبكة
OADM شكلي
حماية حلقة الألياف الضوئية
نظام بصري ووصلة
تخصيص
| معامل | القيمة | ||
| نوع | 1 × 1 ، 1 × 2 | ||
| الطول الموجي (نانومتر) | 1310 + / 30 أو 1550 +/- 30 | 1310 +/- 30 & 1550 +/- 30 | |
| خسارة الإدراج (ديسيبل) | ≤0.7 (النوع 0.6) | ≤0.9 (النموذج 0.7) | |
| Cross Talk (ديسيبل) | ≥55 | ≥55 | |
| خسارة العائد (ديسيبل) | ≥55 | ≥55 | |
| التكرار (ديسيبل) | ≤ ± 0.05 | ||
| وقت التبديل (مللي ثانية) | 10 | ||
| العمر (دورة) | > 1،000،000 | ||
| تغيير النظام | الإغلاق أو عدم الإغلاق | ||
| درجة حرارة التشغيل (° C) | -5 ~ +70 | ||
| درجة حرارة التخزين (° C) | -40 ~ +85 | ||
| محرك الجهد (V) | 5 ± 0.5 DC أو نبض 5V | ||
| العمل الحالي (مللي أمبير) | ＜50 | ||
| تسليم الطاقة (W) | <10 | ||
| نوع الألياف | SMF-28e | ||
| طول الألياف (م) | اقرأ معلومات الطلب | ||
| البعد (LxMxH) (مم) | (الطول) 26.5 × (عرض) 13.4 × (ارتفاع) 11 | ||
معلومات الطلبية
GZ-HSW-1x2-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | قطر الألياف | طول الألياف | موصل |
|
ق = SM 9/125 م 5 = مم 50/125 M6 = MM 62.5 / 125 |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
25 = 250um 90 = 900um |
05 = 0.5 م 10 = 1.0 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC س = أخرى |
دبابيس
| محرك كهربائي | مستشعر الحالة | |||||||
| مسار بصري | ||||||||
| Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | + نبض V | GND | لا يوجد | لا يوجد | افتح | أغلق | أغلق | افتح |
| 1-3 | GND | + نبض V | لا يوجد | لا يوجد | أغلق | افتح | افتح | أغلق |
فيديو
|
|
