| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-2x2BA |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
SM 1310 / 1550nm وحدة تبديل الألياف البصرية الالتفافية 2 × 2 غير قابلة للإغلاق
GEZHI 2x2 الألياف البصرية التبديل تجاوز وحدة التعبئة في حالة معدنية مع ارتفاع درجة حرارة التشغيل.يأتي مع 1310 و 1550 نانومتر أحادي النمط من نوع الإغلاق SC / APC.2x2 Bypass Fiberoptic Switch يربط القنوات الضوئية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف الإخراج المحددة.يتم تحقيق ذلك باستخدام براءة اختراع بانتظار تكوين الملكية الميكانيكية والبصرية وتنشيطها عبر إشارة تحكم كهربائية.يوفر المحول موثوقية عالية للغاية وسرعة تحويل سريعة بالإضافة إلى أداء ثنائي الاتجاه.تعد محولات الألياف الضوئية ثنائية الاتجاه 2x2 حل تبديل حقيقي لتطبيقات الشبكات الضوئية.
المميزات
التطبيقات
رجل
البحث والتطوير في المختبر
مراقبة النظام
OADM شكلي
تخصيص
|
المعلمات
|
GZ-FSW-2 × 2Bأ | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| طول التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.7 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| البعد | مم | (L) 55.0 × (W) 30.0 × (H) 12.8 يتوفر التخصيص. | |
المسار البصري
| PN | مسار بصري | محرك كهربائي | مستشعر الحالة | المسار البصري | |||
| GZ-FSW-2 × 2BA | رقم التعريف الشخصي 1 | PIN3 | PIN2 | PIN4 | |||
| عدم الإغلاق | P1 - P3 | - | - | قريب | / |
|
تجاوز |
| P1 - P4 P2— P3 |
V + | GND | افتح | / |
|
عادي | |
معلومات الطلب
GZ-2 × 2BA-X-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

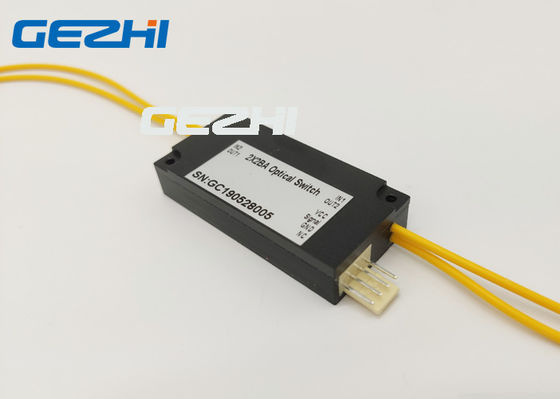

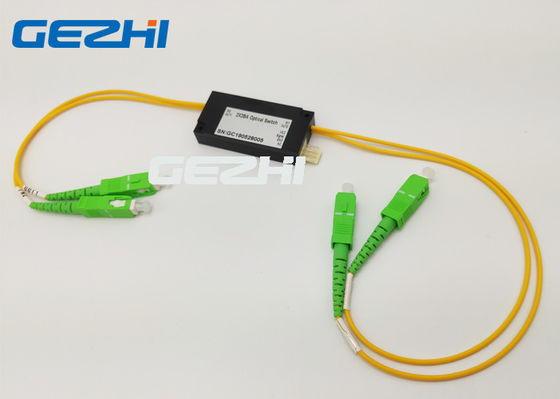

2x2 الألياف البصرية تجاوز وحدة التبديل الصورة
فيديو
|
|
