| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2x2B الألياف الضوئية التبديل |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

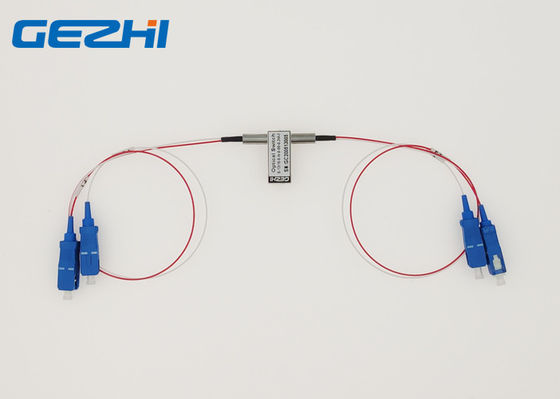

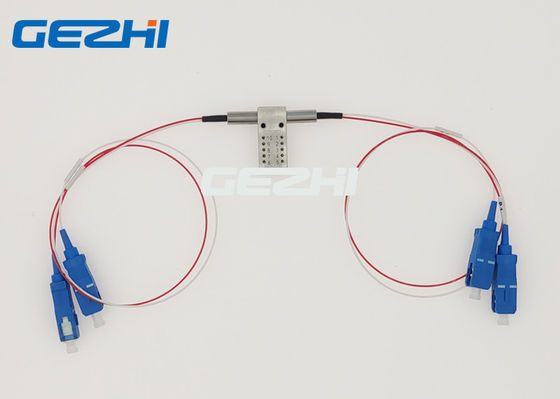

2x2B التبديل الألياف البصرية الميكانيكية 1310nm مع الألياف SM 1meter SC / UPC
يربط مفتاح الألياف البصرية الميكانيكي GEZHI 2x2B القنوات الضوئية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف الإخراج المحددة.تعمل مع 1310nm wavelenght (1260 ~ 1650nm متوفرة).يتم تحقيق ذلك باستخدام براءة اختراع بانتظار تكوين الملكية الميكانيكية والبصرية وتنشيطها عبر إشارة تحكم كهربائية.يوفر المحول الليفي البصري الميكانيكي 2x2B موثوقية عالية للغاية وسرعة تبديل سريعة بالإضافة إلى أداء ثنائي الاتجاه.يعتبر مفتاح الألياف الضوئية الميكانيكي 2 × 2 ب حل تبديل حقيقي لتطبيقات الشبكات الضوئية.
المميزات
ركوب ثنائي الفينيل متعدد الكلور
أصغر حجم
إدراج منخفض -‐ خسارة
سرعة التحويل السريع
النوع الصناعي المتاح
متوفر في وضع واحد / وضع متعدد
التطبيقات
مراقبة الشبكة الضوئية
استعادة الشبكة الضوئية وحمايتها
إضافة / إسقاط بصري قابل للتكوين
حماية معدات الإرسال
البحث والتطوير
موجه الطول الموجي
GEZHI 2x2B مفتاح الألياف الضوئية الميكانيكية يستخدم على نطاق واسع لحماية / استعادة الشبكة الضوئية ، وتوجيه الإشارات الضوئية ، ومضاعفات إضافة / إسقاط قابلة لإعادة التشكيل ، والاتصال المتقاطع البصري (OXC) ، ومراقبة الشبكة الضوئية ، ومعدات الاختبار البصري ، إلخ.
تخصيص
| المعلمات | GZ-FSW-2 × 2B | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| طول التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.6 ماكس: 0.8 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 يتوفر التخصيص. | |
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|
دبابيس
| المعلمات | دبابيس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 ب | مسار بصري | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم الإغلاق | P1-P3 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P4 ، P2-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
| الإغلاق | P1-P3 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P4 P2-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
معلومات الطلب
GZ-2x2B-x-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
فيديو
|
|
