| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2 × 2 مفتاح تجاوز بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

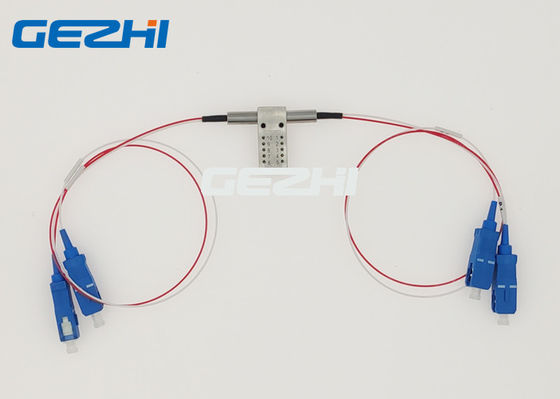

الإغلاق الجزئي 2x2 التبديل البصري الالتفافية المفردة 1310 / 1550nm الطول الموجي
يعتبر GEZHI Micro 2x2 Optical Bypass Switch استخدامًا مستقرًا للغاية في حماية / استعادة الشبكة الضوئية.عند تشغيل الطاقة ، يتم تعيين وضع التشغيل لمفتاح التجاوز على عادي ، ويتم توصيل جهاز الشبكة المحلية بالشبكة الرئيسية.عند حدوث انقطاع في الطاقة ، يتم ضبط مفتاح التحويل البصري 2x2 بسرعة على وضع تجاوز لعزل الشبكة الرئيسية عن جهاز الشبكة المحلية.أيضا،المفتاح الصغير من نوع الإغلاق ولديه وقت تشغيل 8 مللي ثانية.
المميزات
خسارة الإدراج منخفضة
الإغلاق أو عدم الإغلاق
عزل القناة العالية
مسار بصري خالٍ من الإيبوكسي
مستقر للغاية وموثوق بها
التطبيقات
الأجهزة
أنظمة اختبار الشبكة
التوجيه البصري للإشارة
إضافة / إسقاط بصري قابل للتكوين
حماية / ترميم الشبكات الضوئية
حماية جهاز الإرسال والاستقبال
معلومات الطلب
GZ-2 × 2B-x-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
تخصيص
| المعلمات | GZ-FSW-2 × 2B | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| طول التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.6 ماكس: 0.8 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 يتوفر التخصيص. | |
دبابيس
| المعلمات | دبابيس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 ب | مسار بصري | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم الإغلاق | P1-P3 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P4 ، P2-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
| الإغلاق | P1-P3 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P4 P2-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|
2x2 تجاوز صورة التبديل الألياف الضوئية
فيديو
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2 × 2 مفتاح تجاوز بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

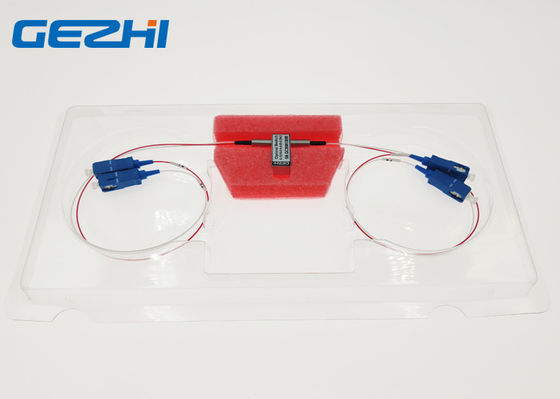

| تفاصيل التعبئة: | 2 قطع في رغوة مع علبة بلاستيكية |
