| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2A التبديل البصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

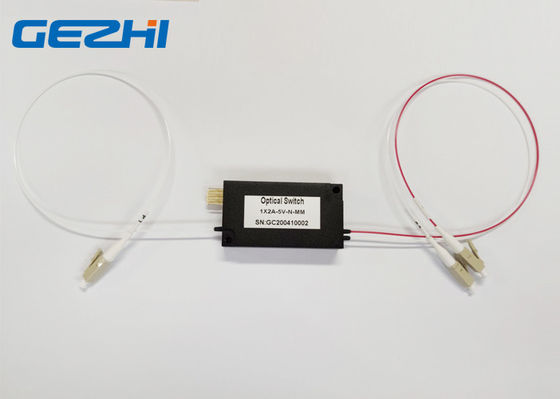

1x2A متعدد الوضع 850nm التبديل البصري غير الإغلاق 5V مع حالة معدنية صغيرة
GEZHI 1x2A Multi Mode 850nm Optical Switch التعبئة في علبة معدنية صغيرة والتحكم مع 4 دبابيس.هذا البند هو الجهد غير الإغلاق 5V مع موصل LC / PC.المواصفات المخصصة متاحة.
المميزات
خسارة الإدراج منخفضة
سرعة التحويل السريع
أصغر حجم
درجة حرارة تشغيل عالية
التطبيقات
OADM
رجل
مراقبة النظام
اختبار المكونات
تخصيص
|
المعلمات |
GZ-FSW-1 × 2A | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| طول موجة التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.5 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
|
مزود الطاقة |
الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | زمن | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | 0 ~ + 70 أو -40 ~ + 85 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| البعد | مم | (ل) 55 × (عرض) 30 × (ارتفاع) 12.8 | |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
المسار البصري
| نموذج التحكم | محرك كهربائي | مستشعر الحالة | مسار بصري | ||
| دبوس 1 | دبوس 2 | Pin3- Pin4 | |||
| الإغلاق | V + | GND | افتح | P1-P2 | |
| GND | V + | قريب | P1-P3 | |
|
| عدم الإغلاق | V + | GND | قريب | P1-P3 | |
| GND | GND | افتح | P1-P2 | |
|
| مواصفات | الجهد االكهربى | تيار | مقاومة |
| الإغلاق 5V | 4.5 ~ 5.5 | 36 ~ 44 مللي أمبير | 125Ω |
| 5V عدم الإغلاق | 4.5 ~ 5.5 | 25 ~ 31 مللي أمبير | 178 درجة |
| 3V الإغلاق | 2.7 ~ 3.3 | 54 ~ 66 مللي أمبير | 50Ω |
| 3V عدم الإغلاق | 2.7 ~ 3.3 | 42 ~ 51 مللي أمبير | 65Ω |
1x2A معلومات أمر التبديل البصري
GZ-FSW-1x2A-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
ق = SM |
85 = 850 نانومتر |
3 = 3 فولت |
L = الإغلاق |
5 = 50/125 |
25 = 250um |
1 = 1 م |
00 = لا شيء |
فيديو
|
|
