| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2x2 التبديل الألياف الضوئية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
2x2 تجاوز التبديل الألياف الضوئية الميكانيكية غير موصل الإغلاق SC / UPC
يربط GEZHI 2x2 Bypass Fiberoptic Switch القنوات الضوئية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف الإخراج المحددة.يتم تحقيق ذلك باستخدام براءة اختراع بانتظار تكوين الملكية الميكانيكية والبصرية وتنشيطها عبر إشارة تحكم كهربائية.يوفر المحول موثوقية عالية للغاية وسرعة تحويل سريعة بالإضافة إلى أداء ثنائي الاتجاه.تعد محولات الألياف الضوئية ثنائية الاتجاه 2x2 حل تبديل حقيقي لتطبيقات الشبكات الضوئية.
المميزات
تكلفة منخفضة لا مثيل لها
خسارة الإدراج منخفضة
عزل القناة العالية
مستقر للغاية وموثوق بها
مسار بصري خالٍ من الإيبوكسي
الإغلاق أو عدم الإغلاق
التطبيقات
التوجيه البصري للإشارة
حماية / ترميم الشبكات الضوئية
إضافة / إسقاط بصري قابل للتكوين
حماية جهاز الإرسال والاستقبال
أنظمة اختبار الشبكة
الأجهزة
تخصيص
| المعلمات | GZ-FSW-2 × 2B | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| طول التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.6 ماكس: 0.8 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 يتوفر التخصيص. | |
دبابيس
| المعلمات | دبابيس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 ب | مسار بصري | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم الإغلاق | P1-P3 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P4 ، P2-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
| الإغلاق | P1-P3 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P4 P2-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|
معلومات الطلب
(غز -2 × 2 ب)
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

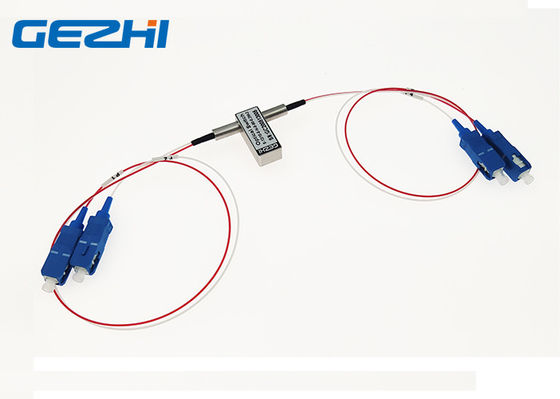

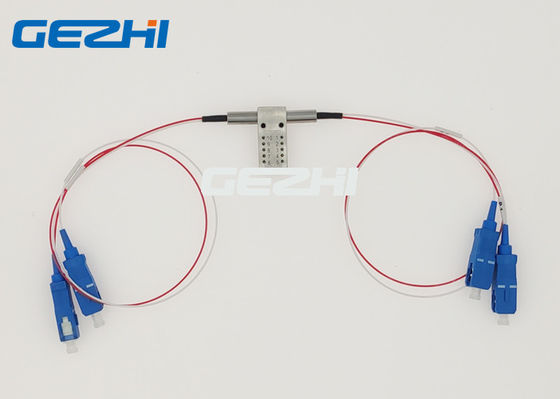

2x2 تجاوز صورة التبديل الألياف الضوئية
