| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-OLP-M-LP |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| Payment Terms: | T/T، ويسترن يونيون |
1260 ~ 1650nm وحدة حماية الخط البصري، RS-232 منفذ تسلسلي، LC / UPC
نظرة عامة
وحدة حماية الألياف الضوئية GZ-OLP-M-LP هي وحدة تغيير مسار الضوء تلقائيًا للفايبر الرئيسي ومركز الألياف الضوئية الاستعدادية ، وحدة مراقبة الألياف الرئيسية والألياف الاستعدادية في نفس الوقت ،عندما تكون إشارة طاقة الألياف الضوئية الرئيسية أقل من القيمة المحددة وإشارة الألياف الضوئية في وضع الاستعداد طبيعية، وحدة التبديل التلقائي للمسار البصري إلى الألياف الضوئية في حالة الاحتياط؛ عندما تكون إشارة الطاقة في الألياف الضوئية في حالة الاحتياط أقل من القيمة المحددة وإشارة الألياف الضوئية الرئيسية طبيعية،وحدة التبديل التلقائي للمسار البصري إلى الألياف البصرية الرئيسية؛تدعم الوحدة الاتصالات عبر الموانئ المتسلسلة RS - 232 ، ويمكن إعدادها بالاتفاق أو استفسار معلومات الوحدة.
الحديد
•خسارة إدخال قناة منخفضة واستقرار عال
• مراقبة في الوقت الحقيقي للصناعة الرئيسية للألياف الضوئية وحجم الطاقة الضوئية للألياف الضوئية في حالة الاستعداد.
•مفتاح الألياف الضوئية الرئيسي / الاستعداد تلقائيًا.
• يدعم الاتصال بالمنفذ المتسلسل RS-232
مخطط
المواصفات
|
المعلم
|
قيم المعلمات
|
|
النموذج
|
GZ-OLP-M-LP
|
|
خسارة الإدراج
|
≤1.5 ديسيبل
|
|
نطاق طول الموجة
|
1260~1650nm
|
|
قيمة تبديل الطاقة البصرية
|
-10 ديسيبل,-15 ديسيبل,-20 ديسيبل,-25 ديسيبل,-30 ديسيبل,-35 ديسيبل
(1550nm)
|
|
الدقة
|
± 5%
|
|
طول الحياة
|
≥ 107
|
|
نوع الألياف
|
9/125 أم
|
|
المرفق
|
الـ LCPC
|
|
وضع التحكم
|
RS-232
|
|
حالة إيقاف التشغيل
|
القفل
|
|
إمدادات الطاقة
|
العاصمة:5 فولت/500 مآ
|
|
درجة حرارة العمل
|
0 ~ +50°C
|
|
درجة حرارة التخزين
|
-10°C+ 70°C
|
|
حجم المنتج
|
(L) 104.0 × ((W) 120 × ((H) 28 ± 0.2mm
|

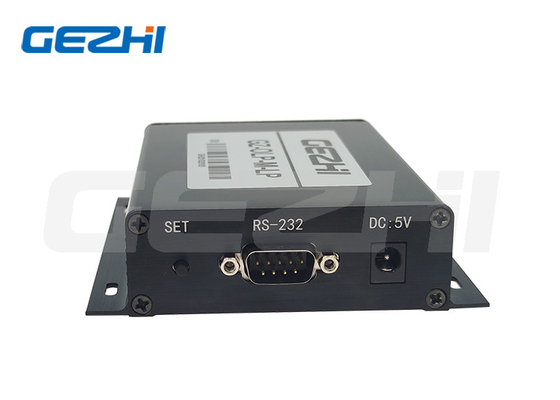

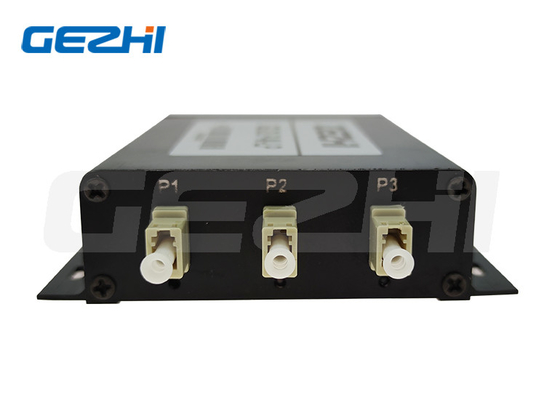

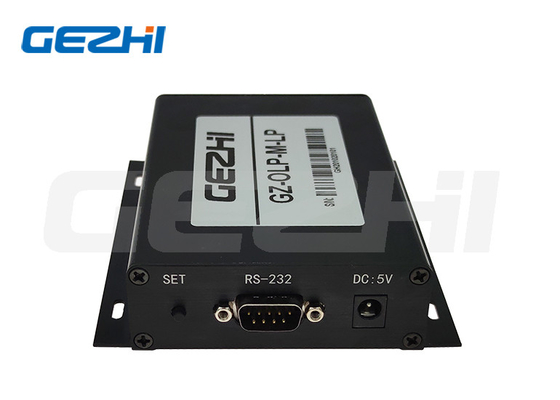

وصف اللوحة
المرفق 1: موصل الألياف الضوئية (الميناء المشترك)
رابط 2: ألياف ضوئية
المرفق الثالث: مصابيح ضوئية
ضوء المؤشر 1: عندما يكون ضوء المؤشر أخضر ، تعمل الوحدة كالألياف البصرية الرئيسية ؛ عندما يكون أحمر ، تعمل الوحدة كالألياف البصرية الاحتياطية.
ضوء المؤشر 2: عندما يكون ضوء المؤشر أخضرًا ، تكون إشارة الألياف الرئيسية طبيعية ؛ عندما يكون أحمرًا ، تكون إشارة الألياف الرئيسية خارج النظام
ضوء المؤشر 3: عندما يكون ضوء المؤشر أخضرًا ، تكون إشارة الألياف الاحتياطية طبيعية ؛ عندما يكون أحمرًا ، تكون إشارة الألياف الاحتياطية خارج النظام
SET: يستخدم المفتاح للتبديل بين الألياف الرئيسية والألياف الاستعدادية
RS-232: واجهة الاتصالات المتسلسلة.
الطاقة: واجهة الطاقة ((5V/500mA)
الإعداد الافتراضي
•RS-232: معدل بود:9600؛ بتات البيانات: 8 بتات ؛ بت توقف: 1 بتات ؛ بتات التكافؤ: لا يوجد ؛ • قيمة تبديل الطاقة البصرية: -35 ديسيبل
SET: يسمح بإعداد
تعريف الدبوس RS-232
|
الدبوس
|
الاسم | اشرح |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
محطة استقبال
|
| 3 |
TXD
|
نهاية الإرسال
|
| 4 |
NC
|
NC
|
| 5 |
الـ GND
|
الـ GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
فيديو
|
|
