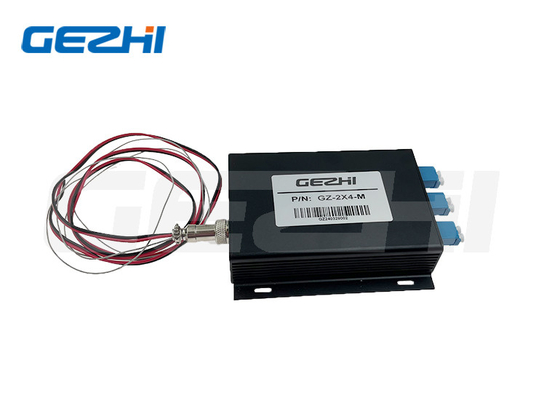

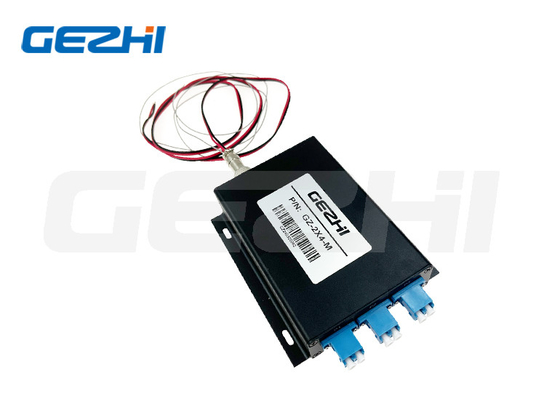

GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة

GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة
GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة

صورة كبيرة :  GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: GEZHI or OEM
إصدار الشهادات: CE RoHS,ISO9001
رقم الموديل: GZ-FSW-2x4 محول الألياف الضوئية
شروط الدفع والشحن:
الحد الأدنى لكمية:
الأسعار: Negotiable

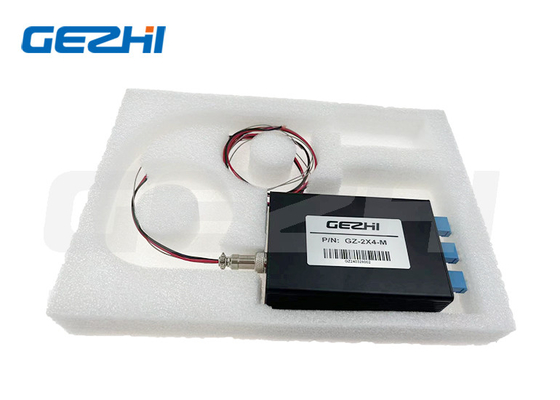

تفاصيل التغليف: صندوق ورقي
شروط الدفع: T/T، ويسترن يونيون
القدرة على العرض: 5000 قطعة شهريا
مفصلة وصف المنتج
النموذج: GZ-FSW-2X4 فقدان الإدراج: النوع:0.5 ديسيبل الحد الأقصى:1.0 ديسيبل
نطاق الطول الموجي: 1260 ~ 1650 نانومتر نوع الألياف: سم، 9/125 مم (SMF-28)
الطاقة البصرية: ≥500 ميغاواط الموصل: LC / الكمبيوتر الشخصي
وضع التحكم: TTL
تسليط الضوء:

GZ-FSW-2x4 محول الألياف الضوئية,1260~1650nm فائبر أوبتيكال سويتش,التبديل البصري للتحكم في TTL

,

1260~1650nm Fiber Optical Switch

,

TTL Control Optical Switch

مقدمة
المفتاح الضوئي GZ-FSW-2x4 هو نوع من جهاز التحكم في مسار الضوء ، وهو جهاز التحكم في مسار الضوء وتحويل مسار الضوء. يلعب دورًا مهمًا في تطبيقات الاتصالات البصرية.يتم استخدام المفتاح البصري بشكل رئيسي في مراقبة نظام النقل البصري متعدد، LAN كيفية تبادل الضوء / كاشف الضوء التلقائي ونظام المراقبة الديناميكية متعددة النقاط في أجهزة الاستشعار البصرياختبار الكابلات الهندسية للشبكة والحقلمع RS-232 وحدة التحكم واجهة مع أزرار، يمكن من خلال برنامج الكمبيوتر الشخصي لخيار الطريق الضوئية الوحدة.

GZ-FSW-2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في السيطرة 0

الحديد
1.تكلفة منخفضة لا مثيل لها
2تشويهات بصرية منخفضة
3.عزل عال
4- موثوقية عالية
5مسار بصري خال من الايبوكسي
6.المسار الضوء تحكم زر التبديل



التطبيقات
1شبكة الحلقة
2مراقبة عن بعد في الشبكة البصرية
3اختبار مكونات الألياف الضوئية



المواصفات

المعلم قيم المعلمات
النموذج GZ-FSW-2X4
خسارة الإدراج نموذج:0.5 ديسيبل أقصى1.0 ديسيبل
نطاق طول الموجة 1260 ~ 1650 nm
طول موجة الاختبار 1310/1550 nm
نوع الألياف SM، 9/125um ((SMF-28)
خسارة العائد ≥50 ديسيبل
الصوت المتقاطع ≥ 70 ديسيبل
PDL ≤0.05 ديسيبل
الـ WDL ≤0.25 ديسيبل
TDL ≤0.25 ديسيبل
التكرار ≤0.02 ديسيبل
طول الحياة ≥10
وقت التحول 8 ms (القناة المجاورة)
الطاقة البصرية ≤ 500 مواط
المرفق LC/PC
وضع التحكم TTL
إمدادات الطاقة 5 فولت/100 مآ
درجة حرارة العمل -40 °C إلى +85 °C
البعد (L) 104.0 × ((W) 120 × ((H) 28 ± 0.2mm



البعد

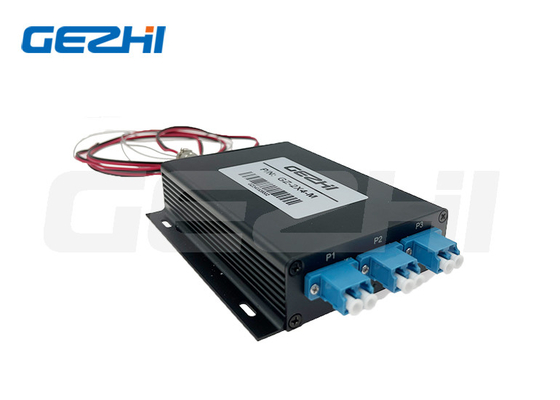

رابط P1: قناة التبديل البصري المشتركة
وصلة P2: قناة التبديل البصري 1
رابط P3: قناة التبديل البصري 2"
ضوء المؤشر 1: ضوء الطاقة
ضوء مؤشر 2: ضوء مؤشر القناة 1 ، الضوء مضاء للإشارة إلى أن P1 يمر P2
ضوء المؤشر 3: ضوء مؤشر القناة 2 ، الضوء مضاء للإشارة إلى أن P1 يمر P3


GX12-3: 1 هو + 5V ، 2 هو GND ، 3 هو دبوس التحكم (عالي: P1-P2 ، منخفض: P1-P3)



الطريق البصري




الرسم
