| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | FSW-1x48-1U |
| الـ MOQ: | 1ص |
| السعر: | US$500-US$680 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

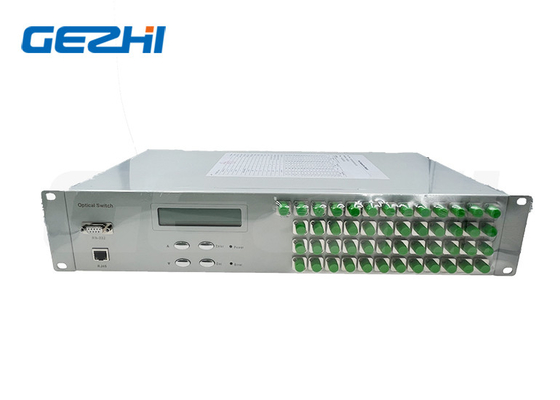

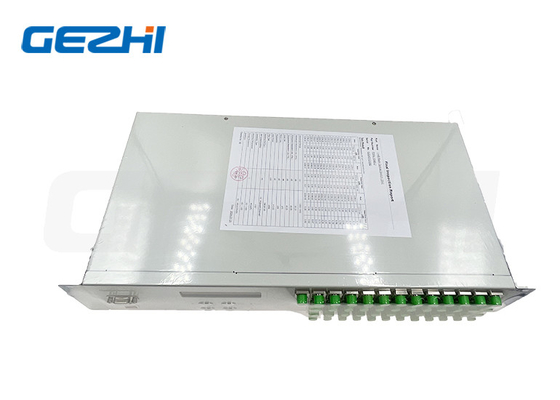

مفتاح بصري ليفي FSW 1x48 19 بوصة 2U مثبت على رف 1260~1650 نانومتر أحادي الوضع
وصف المنتج
مفتاح بصري مثبت على رف 1x48 هو نوع من أجهزة التحكم في المسار البصري الذي يتمتع بوظيفة التحكم في المسار البصري والتبديل. يمكنه اختيار مفتاح المسار البصري العامل يدويًا باستخدام زر والتحكم أيضًا في مفتاح المسار البصري أو مسح المفتاح البصري بتردد والذي يحتاج إلى مراقبته عبر منفذ rs 232 ومنفذ إيثرنت.
يمكن لـ GEZHI Photonics توفير مجموعة كاملة من مفاتيح الألياف البصرية المثبتة على رف 1x2، 1x4، 1x8، 1x12، 1x16، 1x24، 1x32، 1x48، 1x64، 1x128 حتى 1x512.
الميزات
1. SerialNet، موثوقية عالية، استقرار عالي
2. لوحة عرض LED. عرض مرئي، تشغيل مريح
3. تحكم RS232 وإدارة عن بعد عبر إيثرنت RJ45
4. يمكن ضبط قناة وفترة زمنية للمسح التلقائي
5. نقل إشارة شفاف. استقرار وموثوقية عالية
التطبيقات
1. FITL
2. نظام الصيانة
3. القياس التلقائي
4. مراقبة شبكة الألياف البصرية عن بعد مراقبة الكابلات
المؤشر الفني
| المعلمة | الوحدة | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| نطاق الطول الموجي | نانومتر | 1260~1650 أو مخصص | |||||||
| طول موجي الاختبار | نانومتر | 1310/1550 أو مخصص | |||||||
| خسارة الإدخال (الحد الأقصى) | ديسيبل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| خسارة العودة | ديسيبل | SM ≥ 50 | |||||||
| التداخل | ديسيبل | ≤-70 | |||||||
| PDL | ديسيبل | ≤0.05 | |||||||
| WDL | ديسيبل | ≤0.25 | |||||||
| TDL | ديسيبل | ≤0.20 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| وقت التبديل | مللي ثانية | ≤10 (قناة مجاورة) | |||||||
| الطاقة البصرية | مللي واط | ≤500 | |||||||
| نوع الألياف | ميكرومتر | 9/125 | |||||||
| الموصل | / | FC، SC، LC، ST، SMA أو مخصص | |||||||
| منفذ المراقبة | / | RJ45 و RS232 أو مخصص | |||||||
| مصدر طاقة العمل (نوع القابس) | فولت | تيار متردد: 220 فولت (50/60 هرتز) أو تيار مستمر: 36 فولت ~ 72 فولت | |||||||
| درجة حرارة التشغيل | درجة مئوية | -10~+60 | |||||||
| درجة حرارة التخزين | درجة مئوية | -40~+85 | |||||||
| أبعاد التركيب على الرف | مليمتر | 1U L483XW230XH44.5 (حتى 16 قناة) التخصيص متاح. | |||||||
|
2U L483XW230XH89 (حتى 36 قناة) التخصيص متاح. 2U L483XW350XH89 (حتى 64 قناة) التخصيص متاح. |
|||||||||
| 3U L483XW350XH133.5 (حتى 128 قناة) التخصيص متاح. | |||||||||
| 4U L483XW350XH178 (حتى 256 قناة) التخصيص متاح. | |||||||||
رسم اللوحة

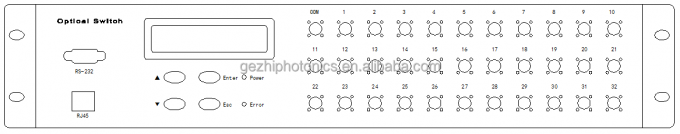

اللوحة الأمامية
مفتاح بصري 1xN≤16 مثبت على رف 19 بوصة 1U
مفتاح بصري 1xN≤36 مثبت على رف 19 بوصة 2U

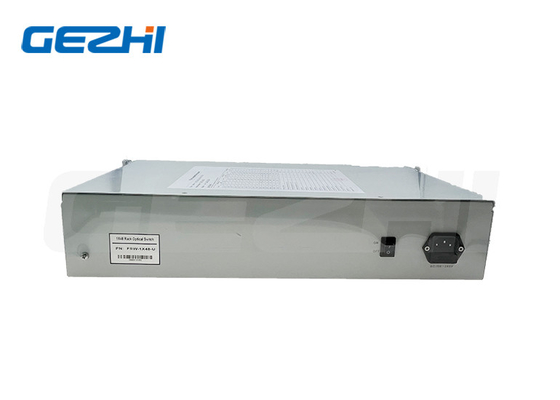

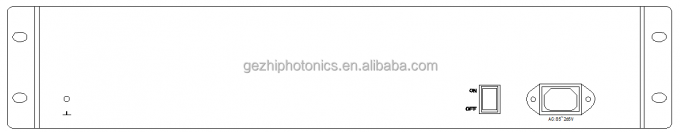

اللوحة الخلفية
معلومات الطلب
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | الوضع | الطول الموجي | الحزمة | نوع الألياف | مصدر الطاقة | الموصل |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=تحديد |
S=أحادي الوضع M=متعدد الأوضاع |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550 نانومتر 460 نانومتر 780 نانومتر 980 نانومتر |
1U=رف 1U 2U=رف 2U 3U=رف 3U 4U=رف 4U |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 |
AC=تيار متردد فردي 85~265 فولت 00=لا شيء |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=تحديد |
فيديو
|
|
