| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-1x8-Rack |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

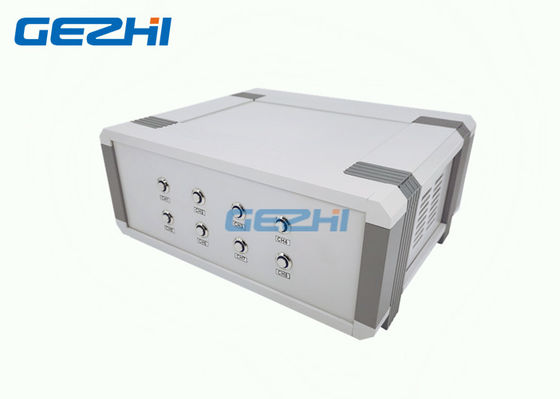

سطح المكتب 1 × 8 معدات التبديل البصري RS-232 تحكم سهل التشغيل
معدات التبديل البصري 1 × 8 لسطح المكتب من GEZHI RS-232 هي استخدام مفتاح ضوئي لتحقيق منتجات تحويل المسار البصري.تصميم كل مسار ضوئي زر تحكم ، ويمكن أيضًا التحكم في مسار الضوء من خلال تعليمات RS - 232 ، ويمكن التبديل بسرعة إلى مسار ضوئي بسيط للزر وتحقيق في النهاية 1 (إدخال) * N (إخراج) توجيه الألياف الضوئية الأساسية بشكل صارم بدون حظر اتصال ثنائي الاتجاه ، يلعب دورًا مهمًا في تطبيقات الاتصالات الضوئية.
في نظام نقل الألياف الضوئية ، يتم استخدام جهاز التحكم RS-232 للمفتاح الضوئي لسطح المكتب 1 × 8 لمراقبة الألياف متعددة القنوات ، واختيار مصادر الضوء / الكاشف المتعدد ، وحماية مسار الألياف الضوئية وما إلى ذلك ، بالإضافة إلى أنه يستخدم أيضًا في الألياف الضوئية نظام اختبار للألياف الضوئية واختبار مكوناتها ، واختبار الكابلات الخارجية ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
سمات
فقدان إدخال منخفض ، تبديل سريع
SerialNet ، موثوقية عالية ، استقرار عالي
تعرض كل قناة أضواء LED حالة
يتحكم كل زر قناة بشكل مستقل
مفتاح التحكم في أوامر المنفذ التسلسلي RS - 232
التطبيقات
نظام مراقبة الكابلات وصيانتها
المراقبة البصرية للشبكة عن بعد
FITL
القياس التلقائي
تخصيص
| المعلمات | وحدة | المؤشرات |
| نوع الوحدة | FSW-1X8-TR | |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 |
| اختبار الطول الموجي | نانومتر | 1310/1550 نانومتر |
| فقدان الإدراج | ديسيبل | النوع.≤0.8 ديسيبل ، حد أقصى 1.5 ديسيبل |
| التكرار | ديسيبل | ≤ 0.02 |
| تعويض الخساره | ديسيبل | 55 |
| الحديث المتبادل | ديسيبل | 70 |
| المكتبة الرقمية العالمية | ديسيبل | ≤ 0.25 |
| PDL | ديسيبل | ≤ 0.05 |
| قوة بصرية | ميغاواط | 500 ينًا يابانيًا |
| تبديل الوقت | تصلب متعدد | ≤12 مللي ثانية (القناة المجاورة) |
| نوع الألياف | أم | 9/125 |
| موصل | FC/APC | |
| وضع التحكم | مفتاح أو RS-232 | |
|
مصدر طاقة العمل (نوع المكونات) |
الخامس |
التيار المتردد: 100 240 (50/60 هرتز) |
| استهلاك الطاقة | دبليو | ＜ 10 |
| درجة حرارة التشغيل | ℃ | -10 ～ +60 |
| بحجم | مم |
(العرض) 245 مم × (العمق) 230 مم × (الارتفاع) 95 مم
|
التبديل السريع لسطح المكتب 1 × 8 معدات التبديل البصري RS-232 التحكم

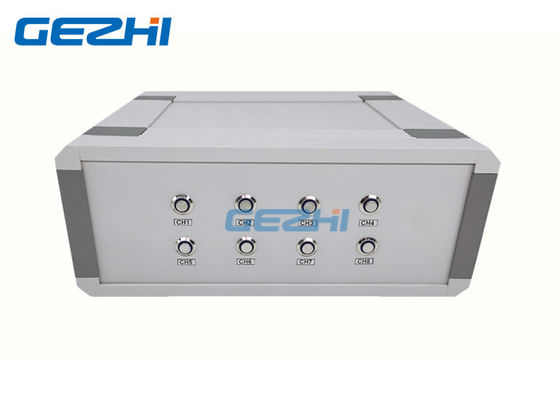

صأنيل لشرح:
◆ 1 ~ 8: زر تبديل مسار الضوء وأضواء المؤشر.

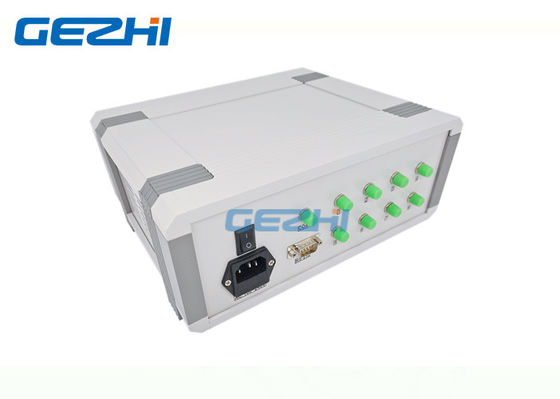

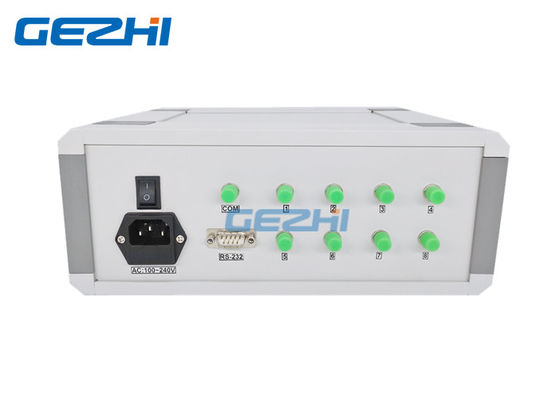

اللوحة الخلفية
◆ التيار المتردد: 100 ~ 240 فولت: واجهة إمداد الطاقة
◆ ON / OFF: تشغيل وإيقاف
◆ COM: المحطة الطرفية المشتركة لواجهة الألياف الضوئية
◆ 1 ~ 8: كل قناة من واجهة الألياف الضوئية
◆ RS-232: واجهة اتصال بمنفذ تسلسلي
فيديو
|
|
