| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-16-1 × 2-U |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

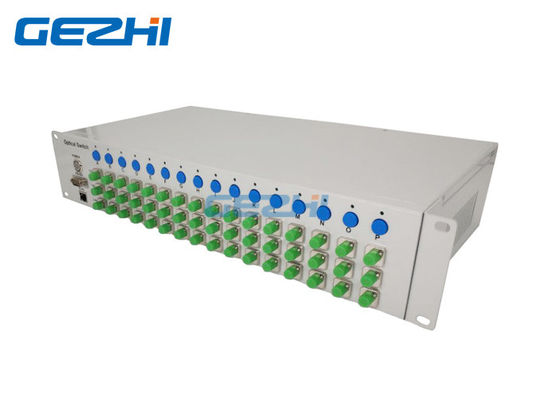

Benchtop 16-1 × 2 معدات التبديل البصرية مثبتة على الرف 16 زوجًا من مفاتيح الألياف الضوئية 1x2
GEZHI's Benchtop 16-1 × 2 معدات التبديل البصري الرف المثبت على 16 زوجًا من مفاتيح الألياف الضوئية 1x2 هو نوع من أجهزة التحكم في مسار الضوء.يلعب مسار ضوء التحكم وتحويل مسار الضوء.تتكون معدات التبديل البصري 16-1X2-U من 16 زوجًا من مجموعات مسار ضوء التبديل المتزامن 1x2 من التبديل البصري الميكانيكي ، ويمكن أن يكون مفتاح التحكم في مسار الضوء الضوئي 16 زرًا في لوحة التحكم ، ويمكن أيضًا من خلال RS قصير المدى - 232 وضع الاتصال بالمنفذ التسلسلي أو اتصال RJ45 Ethernet عن بُعد عن طريق إرسال مسار ضوء لمفتاح التحكم في التحكم الذي يتحكم فيه البرنامج ، وحالة المعدات لمسار الضوء بواسطة الضوء الأخضر والضوء الأحمر يوضح مسار الضوء.
المميزات
انخفاض فقدان الإدراج ، التبديل السريع
SerialNet ، موثوقية عالية ، استقرار عالي
إشارة انتقال شفافة.استقرار وموثوقية عالية.
لوحة عرض LED.عرض مرئي ، عملية مريحة.
تحكم RS232 وإدارة Ethernet عن بعد
التطبيقات
FITL
القياس التلقائي
نظام مراقبة وصيانة الكابلات
مراقبة الشبكة الضوئية عن بعد
تخصيص
| المعلمات | وحدة | المؤشرات |
| رقم القناة | 16-1X2-U | |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 نانومتر |
| فقدان الإدراج | ديسيبل | نوع..80.8 ديسيبل ، بحد أقصى 1.5 ديسيبل |
| التكرار | ديسيبل | ≤ ± 0.02 |
| تعويض الخساره | ديسيبل | ≥ 50 |
| التداخل | ديسيبل | ≥ 55 |
| المكتبة الرقمية العالمية | ديسيبل | ≤ 0.25 |
| PDL | ديسيبل | 5 0.05 |
| الطاقة الضوئية | ميغاواط | ≤ 500 |
| وقت التبديل | تصلب متعدد | ≤10 مللي ثانية (القناة المجاورة) |
| نوع الألياف | أم | SM ، 9/125 |
| موصل | FC / APC | |
| ميناء المراقبة | RJ45 و RS-232 | |
| امدادات الطاقة العاملة | الخامس |
AC: 100 ～ 240 (50/60 هرتز) |
| استهلاك الطاقة | دبليو | ＜ 10 |
| درجة حرارة التشغيل | ℃ | -10 ～ 60 |
| بحجم | مم | وحدتان: 483 × 250 × 89 |

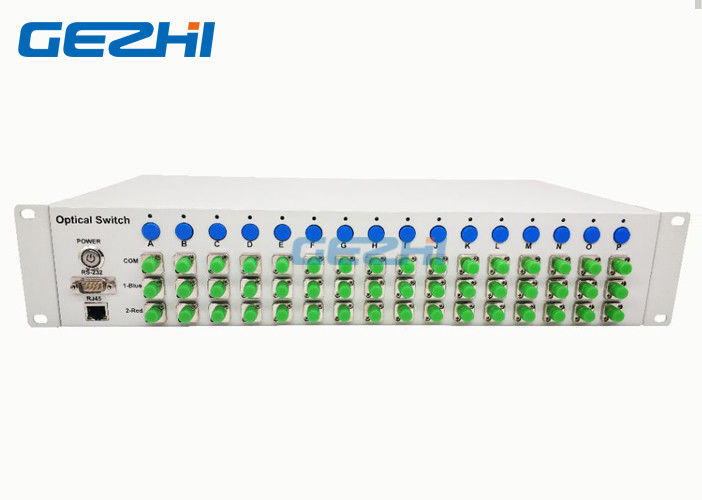

لوحة لشرح:
الطاقة: مفتاح طاقة المعدات
RS232: واجهة اتصال تسلسلية
RJ45: واجهة اتصال إيثرنت
A ~ P: أزرار التحكم بالتبديل الضوئي وأضواء العرض
COM: النهاية العامة للمسار البصري
1-الأزرق: الإخراج البصري 1 (أضواء شاشة LED خارج)
2-الأحمر: الإخراج البصري 2 (ضوء شاشة LED قيد التشغيل)

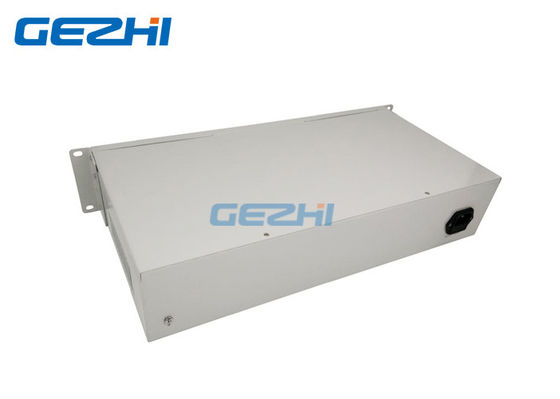

اللوحة الخلفية
AC: 85 ~ 265V: واجهة تزويد الطاقة AC
الإعدادات الإفتراضية
● RS-232: معدل الباود: 9600 ؛بتات البيانات: 8 بت ؛بت التوقف: 1 بت ؛بت التماثل: NONE؛
● RJ45: IP: 192.168.1.100 ؛PORT: 5000 ؛TCP / IP: خادم TCP و UDP
(المنفذ الثابت: 18888)
