| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | GZ-CCWDM |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| شروط الدفع: | / تي تي، ويسترن يونيون |

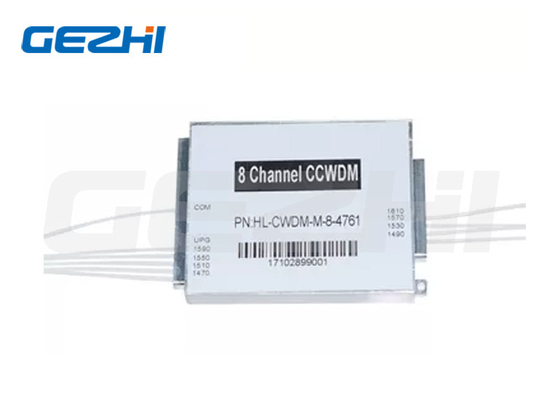

8 قناة ميني CWDM صغير Mux Demux وحدة الألياف CCWDM Multiplexer
وصف المنتج
يعتمد Gezhi Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) على فلتر الفيلم الرقيق والبصريات الدقيقة ، ويضم هذا المنتج شكلًا صغيرًا وخسارة منخفضة للغاية وعزلة قناة عالية.هذه التكنولوجيا هي منصة تغليف خالية من الرصاص ذات موثوقية عالية.
التطبيقات
الخصائص
المواصفات
| الوصف | الوحدة | دقيقة | نموذجي | (ماكس) | |||
| فقدان القناة الاختياري | ديسيبل | 1.0 | 1.5 | ||||
| عرض النطاق | nm | 13 | 15 | ||||
| مسطحة | ديسيبل | 0.3 | 0.5 | ||||
| عزل القناة المجاورة | ديسيبل | 30 | 35 | ||||
| عزل القناة غير المجاورة | ديسيبل | 35 | 40 | ||||
| التوجيه | ديسيبل | 50 | |||||
| PDL | ديسيبل | 0.2 | |||||
| PMD | ps | 0.2 | |||||
| أقصى قدر من الطاقة | mw | 300 | |||||
| فقدان إدخال قناة المرور | (ب) | ديسيبل | 1.0 | 1.5 | |||
| أ | 1.5 | 2.5 | |||||
| طول موجة القناة | nm |
1471 1491 1511 1531 1551 1571 1591 1611 يمكن اختيارها بناء على الطلب أو أي قناة 4 بين 1260-1625 |
|||||
| درجة حرارة العمل | °C | -10 ~ +70 | |||||
| درجة حرارة التخزين | °C | -40 ~ +85 | |||||
| الحزمة | ملم | 44 ((L) X28 ((W) X6 ((H) | |||||
ملاحظات:
1تم تحديدها بدون مصابيح
2إضافة خسارة إضافية 0.2 ديسيبل لكل رابط.
معلومات الطلب
|
CCWDM التكوين |
عدد القنوات | القناة الأولى | نوع الألياف | طول الألياف | رابط الدخول / الخروج |
| M=Mux D=Demux O=OADM |
02=2قناة
08=8 القناة 16=16 القناة 18=18 القناة ...... |
27=1270nm ...... |
1= الألياف العارية 2=900um أنبوب فضفاض 3=2ملم كابل 4=3mm كابل |
1=1m 2=2m S = تحديد |
0=لا شيء ...... |
|
|
