| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | CCWDM-1x4 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

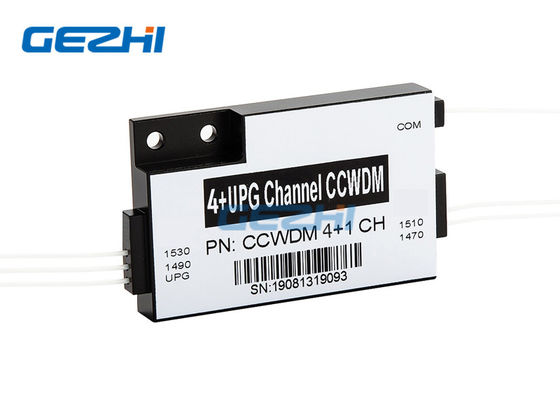

وحدة CWDM صغيرة الحجم ذات 4 قنوات CCWDM سلبية مع منفذ ترقية
GEZHI متخصصة في منتجات CCWDM المجهزة والموثوقة والمخصصة بناءً على متطلبات العملاء.تعتمد وحدة CWDM المدمجة ذات 4 قنوات CCWDM السلبي مع منفذ الترقية على بصريات المساحة الحرة ولديها تماثل أفضل مقابل تصميمات مرشح الأغشية الرقيقة (TFF).توفر وحدة العزل العالية من GEZHI ، وفقدان الإدراج المنخفض ، ووحدة CWDM المضغوطة منخفضة PDL السلبية CCWDM معلمات عالية الجودة مع طول الموجة 1470nm ، 1490nm ، 1510nm ، 1530nm ومع منفذ ترقية للتطور المستقبلي وتمديد الألياف.
يمكن أن تحل محل منتجات CWDM المستخدمة في الاتصالات وشبكات PON وشبكات الشركات وتلفزيون الكابل والمجالات الأخرى.يجعل انخفاض الإدراج المنخفض وحدة CCWDM توهين إشارة أقل عند استخدامها ، وبالتالي تقليل متطلبات الطاقة لمرسل الإشارة.
|
المميزات |
التطبيقات |
|
|
مواصفات
| معامل | 4 الفصل | 4 + UPG | 8 الفصل | 8 + UPG1 | 8 + UPG2 | ||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | ||||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | ||||||
| نطاق الطول الموجي UPG منفذ (نانومتر) | لا | سيتم تحديده لاحقًا | لا | 1260 ~ 1360 | 1260 ~ 1457 | ||
| تباعد القناة (نانومتر) | 20 | ||||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | ||||||
| خسارة الإدراج (ديسيبل) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| تموج القناة (ديسيبل) | .30.3 | ||||||
| العزلة (ديسيبل) | متاخم | > 30 | |||||
| غير مجاور | > 40 | ||||||
| عزل UPG (ديسيبل) | لا | > 15 | لا | > 15 | > 15 | ||
| تشتت وضع الاستقطاب (PS) | .20.2 | ||||||
| الاستقطاب التابع للخسارة (ديسيبل) | .20.2 | ||||||
| الاتجاهية (ديسيبل) | > 45 | ||||||
| خسارة العائد (ديسيبل) | > 45 | ||||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | ||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 75 | ||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||
| نوع الألياف | G657A1 | ||||||
| موصل | سيتم تحديده لاحقًا | ||||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 أو طول 46 × عرض 28 × ارتفاع 6 | ||||||
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | أسرة صرفية(مم) | موصل |
| CC = CCWDM |
40 = 4 قناة 41 = 4 + UPG 80 = 8 قناة 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 م 1 = 1 م |
1 = طول 55 × عرض 35 × ارتفاع 8 2 = طول 46 × عرض 28 × ارتفاع 6 |
0 = بلا 5 = LC / APC 7 = أخرى |
تكنولوجيا الفضاء الحر الفريدة
تعتمد وحدة CWDM المدمجة ذات 4 قنوات CCWDM السلبي مع منفذ الترقية تقنية Free-Space ، التي تستخدم انتشار الضوء في المساحة الخالية لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.هذا يوفر الكثير من المساحة لصندوق العبوات ، كما أن الصنعة الفريدة تساعد CCWDM Mux Demux مع فقدان إدخال منخفض.
وحدة CWDM صغيرة الحجم ذات 4 قنوات CCWDM سلبية مع منفذ ترقية
رسم ميكانيكي
النوع 1
النوع 2
|
|
