| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CCWDM-8CH |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

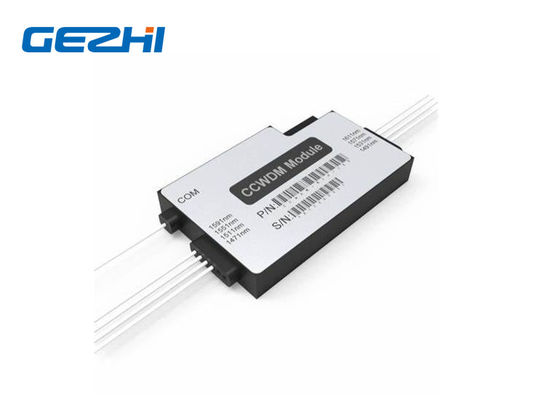

1x8 وحدات CWDM المدمجة البسيطة الألياف البصرية معدد
GEZHI 8 قنوات CCWDM Module هي CWDM مدمجة (مضاعفة تقسيم طول الموجة الخشنة المدمجة) ، وهي تقنية مضاعفة تقسيم الطول الموجي تعتمد على TFF (مرشح الأغشية الرقيقة).يعمل بنفس الطريقة التي تعمل بها وحدة CWDM ، باستثناء أن CCWDM تستخدم تكنولوجيا المساحة الحرة ، مقارنةً بالطريقة المتتالية الشائعة من ألياف CWDM ، مقارنةً بوحدة CWDM ، يكون حجم حزمة CCWDM صغيرًا جدًا وفقدان الإدراج أقل والاتساق أفضل؛يمكن أن تحل محل منتجات CWDM المستخدمة في الاتصالات وشبكات الشركات وشبكات PON وتلفزيون الكابل وغيرها من المجالات.يجعل انخفاض الإدراج المنخفض وحدة CCWDM توهين إشارة أقل عند استخدامها ، وبالتالي تقليل متطلبات الطاقة لمرسل الإشارة.
|
المميزات |
التطبيقات |
|
|
مواصفات
| معامل | 4 الفصل | 4 + UPG | 8 الفصل | 8 + UPG1 | 8 + UPG2 | ||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | ||||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | ||||||
| نطاق الطول الموجي UPG منفذ (نانومتر) | لا | سيتم تحديده لاحقًا | لا | 1260 ~ 1360 | 1260 ~ 1457 | ||
| تباعد القناة (نانومتر) | 20 | ||||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | ||||||
| خسارة الإدراج (ديسيبل) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| تموج القناة (ديسيبل) | .30.3 | ||||||
| العزلة (ديسيبل) | متاخم | > 30 | |||||
| غير مجاور | > 40 | ||||||
| عزل UPG (ديسيبل) | لا | > 15 | لا | > 15 | > 15 | ||
| تشتت وضع الاستقطاب (PS) | .20.2 | ||||||
| الاستقطاب التابع للخسارة (ديسيبل) | .20.2 | ||||||
| الاتجاهية (ديسيبل) | > 45 | ||||||
| خسارة العائد (ديسيبل) | > 45 | ||||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | ||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 75 | ||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||
| نوع الألياف | G657A1 | ||||||
| موصل | سيتم تحديده لاحقًا | ||||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 أو طول 46 × عرض 28 × ارتفاع 6 | ||||||
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | أسرة صرفية(مم) | موصل |
| CC = CCWDM |
40 = 4 قناة 41 = 4 + UPG 80 = 8 قناة 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 م 1 = 1 م |
1 = طول 55 × عرض 35 × ارتفاع 8 2 = طول 46 × عرض 28 × ارتفاع 6 |
0 = بلا 5 = LC / APC 7 = أخرى |
تكنولوجيا الفضاء الحر الفريدة
تعتمد وحدات 1x8 Compact CWDM Modiblex Fiber Optiplexer تقنية Free-Space ، التي تستخدم انتشار الضوء في المساحة الخالية لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.هذا يوفر الكثير من المساحة لصندوق العبوات ، كما أن الصنعة الفريدة تساعد CCWDM Mux Demux مع فقدان إدخال منخفض.
1x8 وحدات CWDM المدمجة البسيطة الألياف البصرية معدد
رسم ميكانيكي
النوع 1
النوع 2
|
|
