| Brand Name: | GEZHI or OEM |
| رقم الطراز: | CCWDM-1x18 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
بروتوكول CCWDM Mux السلبي لوحدة أحادية الألياف LC / PC Protocol مستقل
بروتوكول CCWDM Mux المنفرد لوحدة المجال المنفرد LC / PC المستقل عن GEZHI يعني إضافة سعة إلى شبكة الألياف البصرية الخاصة بك دون تثبيت ألياف إضافية.يوفر زيادة عرض النطاق الترددي وزيادة الإيرادات من مصنع الألياف القديمة في واحدة من أصغر حزم الصناعة.بروتوكول CCWDM Mux المنفرد لوحدة المجال المنفرد LC / PC بروتوكول مستقل يعتمد على تقنية ترشيح الأغشية الرقيقة وتغليف المعادن الدقيقة للربط المعدني.
يمكن أن تحل محل منتجات CWDM المستخدمة في الاتصالات وشبكات الشركات وشبكات PON وتلفزيون الكابل وغيرها من المجالات.يجعل انخفاض الإدراج المنخفض وحدة CCWDM توهين إشارة أقل عند استخدامها ، وبالتالي تقليل متطلبات الطاقة لمرسل الإشارة.
|
المميزات |
التطبيقات |
|
|
مواصفات
| معامل | 10 الفصل | 12Ch | 14 الفصل | 16 CH | 18Ch | |
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1620 | |||||
| الطول الموجي للقناة (نانومتر) | 1270،1290 ، ... ، 1590،1610 ، أو 1271،1291 ، ... ، 1591،1611 | |||||
| تباعد القناة (نانومتر) | 20 | |||||
| نطاق مرور القناة (نانومتر) | CWL +/- 6.5nm | |||||
| خسارة الإدراج (ديسيبل) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | .02.0 | |
| تموج القناة (ديسيبل) | .40.4 | |||||
| العزلة (ديسيبل) | متاخم | > 30 | ||||
| غير مجاور | > 40 | |||||
| تشتت وضع الاستقطاب (PS) | .20.2 | |||||
| الاستقطاب المعتمد على الخسارة | .20.2 | |||||
| الاتجاهية (ديسيبل) | > 45 | |||||
| خسارة العائد (ديسيبل) | > 45 | |||||
| التعامل مع الطاقة القصوى (ميغاواط) | 500 | |||||
| درجة حرارة التشغيل (℃) | -5 ~ + 70 | |||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | |||||
| نوع الألياف | G657A1 | |||||
| موصل | سيتم تحديده لاحقًا | |||||
| أبعاد العبوة (مم) | طول 55 × عرض 35 × ارتفاع 8 | طول 55 × عرض 45 × ارتفاع 8 | ||||
بروتوكول CCWDM Mux السلبي لوحدة أحادية الألياف LC / PC Protocol مستقل
معلومات الطلبية
| ترتيب | رقم القناة | نوع ضفيرة | الأساسية الطول | الإنحراف (مم) | موصل |
| CC = CCWDM |
10 = 10 قناة 41 = 4 + UPG 80 = 8 قناة 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 م 1 = 1 م |
1 = طول 55 × عرض 35 × ارتفاع 8 2 = طول 55 × عرض 45 × ارتفاع 8
|
0 = بلا 5 = LC / APC 7 = أخرى |
تكنولوجيا الفضاء الحر الفريدة
ال تعتمد وحدة حقل CCWDM Mux السلبي بروتوكول الألياف المفردة LC / PC بشكل مستقل على تقنية Free-Space ، التي تستخدم انتشار الضوء في الفضاء الحر لنقل البيانات لاسلكيًا.داخل الجهاز ، تتالي قنوات الإشارة المجاورة بشعاع متوازي بدلاً من الألياف.هذا يوفر الكثير من المساحة لصندوق العبوات ، كما أن الصنعة الفريدة تساعد CCWDM Mux Demux مع فقدان إدخال منخفض.

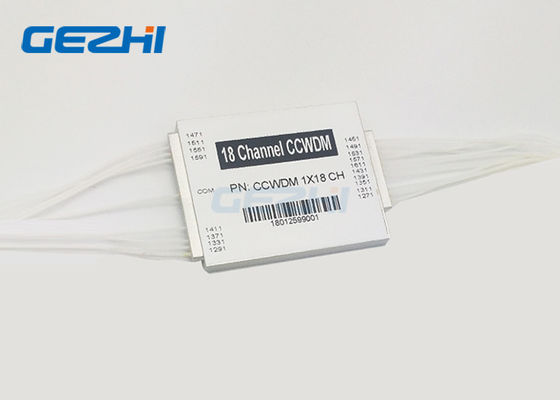

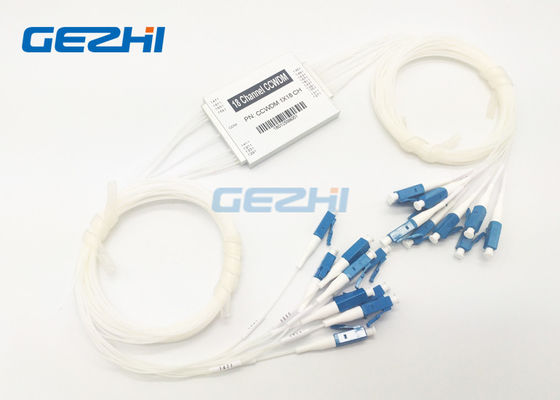

1x18 CCWDM حل الألياف واحد
بروتوكول CCWDM Mux السلبي لوحدة أحادية الألياف LC / PC Protocol مستقل
رسم ميكانيكي
النوع 1
النوع 2
|
|
