| Brand Name: | GEZHI |
| رقم الطراز: | جي زد-WM100x |
وصف المنتج:

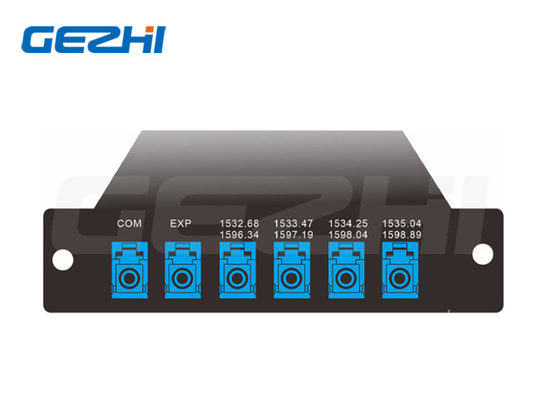

4 أو 8 منفذ طول موجة متعددة WM1 NG-PON2 لنظام PON
NG-PON2 (المعروف أيضًا باسم TWDM-PON) ، هو معيار شبكة الاتصالات للشبكة البصرية السلبية (PON).تتوافق مع سرعات متماثلة حتى 10 جيجابايت / ثانية في المجال العلوي / الأسفل المتاح لكل مشترك.
جيهزي فوتونيكس توفر وحدات WM1 و CEx التي تناسب متطلبات NG-PON2. مضاعف طول الموجة (WM1) هو جهاز سلبي يستخدم لدعم الجيل القادم من PON (NG-PON2).يجمع بين ويفصل النطاقين C و L DWDM الإرسال ثنائي الاتجاه.
الخصائص
◆خسارة إدراج منخفضة
◆عزل القناة العالية
◆البيئة ممتازة
التطبيقات
◆ نظام WDM
◆نظام PON
◆ شبكات الوصول FTTH
المعلمات التقنية
| المعلم | الوحدة | القيمة |
| مركز الموجة العاشرة | الميناء 1 | 1532.68 / 1596.34 |
| الميناء 2 | 1533.47 / 1597.18 | |
| الميناء 3 | 1534.25 / 1598.04 | |
| الميناء 4 | 1535.04 / 1598.89 | |
| شريط المرور | nm | ± 0.12 |
| خسارة الإدراج | ديسيبل | ≤2.0 |
| (ريبل) | ديسيبل | ≤0.4 |
| العزلة | ديسيبل | القناة المجاورة ≥30 |
| ديسيبل | القناة غير المجاورة ≥36 | |
| ديسيبل | قناة الترقية ≥11 | |
| التوجيه | ديسيبل | ≥ 55 |
| خسارة العائد | ديسيبل | ≥50 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | ≤0.3 |
| استقطاب وضع التشتت | ps | ≤0.2 |
| درجة حرارة العمل | °C | -5~+75 |
| درجة حرارة التخزين | °C | -40~+85 |
ملاحظة: المواصفات المخصصة متوفرة.
المواصفات المذكورة أعلاه تشمل فقدان المرفق.
مخطط WM1 لمعدل الموجات
معلومات الطلب
| النموذج | القناة | التكوين | نوع الحزمة | نوع الكابل | طول الألياف | المرفق |
|
WM1 S = تحديد |
04=4قناة 08=8قناة S = تحديد |
M=Mux D=دموكس A=Mux+Demux |
A0 = صندوق ABS 80x60x12mm A1=صندوق ABS 100x80x10mm A2 = صندوق ABS 120x80x18mm A3 = مربع ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX إدراج في 2slot رف L4=LGX إدراج في رف 4slot R1=19" 1 U رف R2=2سلاوت 19′′1U رف R4=4سلاوت 19′′1U رف S = تحديد |
00=لا يوجد 09=900um أنبوب فضفاض |
00=لا يوجد 05=0.5m 10=1.0m |
00=لا شيء LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = تحديد |
الأسئلة الشائعة
|
|
