| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

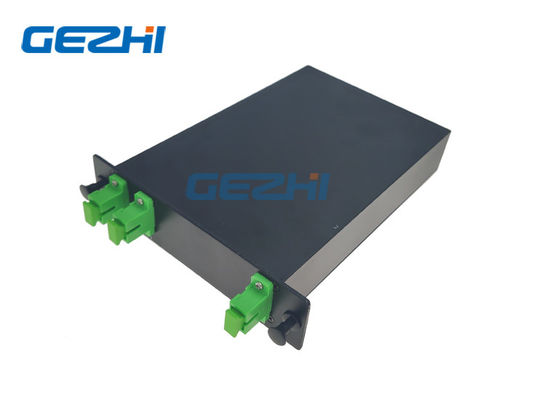

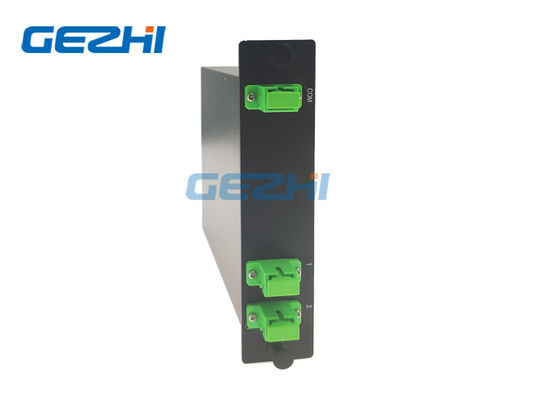

أجهزة تصفية تعدد الإرسال بتقسيم الطول الموجي المستندة إلى عامل التصفية (WDM)
تستخدم أجهزة تصفية تعدد الإرسال بتقسيم الطول الموجي (WDM) من GEZHI تقنية تصفية الأغشية الرقيقة.إنه يقوم بتعدد الإرسال وإزالة تعدد الإرسال بثلاثة موجات عند 1310 و 1490 و 1550 نانومتر التي تحمل خدمات الصوت والبيانات والفيديو.تجمع أجهزة تصفية تعدد الإرسال بتقسيم الطول الموجي المستندة إلى عامل التصفية (WDM) بين الضوء وتفصله لتحقيق إشارات اتصال ثنائية الاتجاه عند الطول الموجي 1310/1490/1550 نانومتر في نطاق عريض.يتم استخدامه في أنظمة FTTH "للتشغيل الثلاثي" مع تكوين منفذ واحد إلى اثنين.يتم تغذية 3 أطوال موجية في الجهاز من خلال منفذ الإدخال المشترك ، وينعكس طول موجة واحد من منفذ إخراج واحد ، في نفس الوقت ، يمر الأطوال الموجية الأخرى عبر الجهاز في منفذ إخراج آخر.
|
المميزات |
التطبيقات |
|
|
تخصيص
| المعلمات | وحدة | جهاز FWDM | ||
| طول موجة التشغيل T: الطول الموجي للإرسال R: طول موجة الانعكاس 1310 ± 50،1490 ± 10 ، 1550 ± 10 1610 ± 10 ، 1625 ± 25 ، 1650 ± 20 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | ≥ 30 | ||
| عزل قناة الانعكاس | ديسيبل | ≥ 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ≤ 0.003 | ||
| الاستقرار الحراري فقدان الإدراج | ديسيبل / ℃ | 5 0.005 | ||
| تعويض الخساره | ديسيبل | ≥ 45 | ||
| الطاقة الضوئية | ميغاواط | ≤ 500 | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
أجهزة تصفية تعدد الإرسال بتقسيم الطول الموجي المستندة إلى عامل التصفية (WDM)
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم LGX = كاسيت LGX X = مخصص |
|
|
