| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 3port-FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

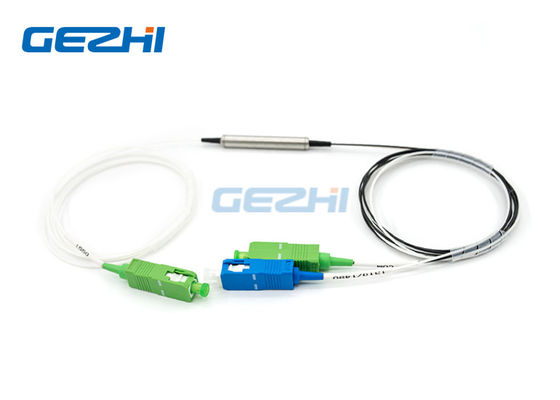

تصفية WDM 1310/1490/1550 نانومتر مكونات الألياف البصرية
تستخدم GEZHI's Filter WDM 1310/1490/1550 nm Fiber Optic Components تقنية مرشح الأغشية الرقيقة.إنه يقوم بتعدد الإرسال وإزالة تعدد الإرسال بثلاثة موجات عند 1310 و 1490 و 1550 نانومتر التي تحمل خدمات الصوت والبيانات والفيديو.يجمع مرشح WDM 1310/1490/1550 nm Fiber Optic Components ويفصل الضوء لتحقيق إشارات اتصال ثنائية الاتجاه عند الطول الموجي 1310/1490 / 1550nm في نطاق واسع.يتم استخدامه في أنظمة FTTH "للتشغيل الثلاثي" مع تكوين منفذ واحد إلى اثنين.يتم تغذية 3 أطوال موجية في الجهاز من خلال منفذ الإدخال المشترك ، وينعكس أحد الطول الموجي من منفذ إخراج واحد ، في نفس الوقت ، يمر الطولان الآخران الموجيان عبر الجهاز في منفذ إخراج آخر.
|
المميزات |
التطبيقات |
|
|
تخصيص
| المعلمات | وحدة | جهاز FWDM | ||
| طول موجة التشغيل T: الطول الموجي للإرسال R: طول موجة الانعكاس 1310 ± 50،1490 ± 10 ، 1550 ± 10 1610 ± 10 ، 1625 ± 25 ، 1650 ± 20 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | ≥ 30 | ||
| عزل قناة الانعكاس | ديسيبل | ≥ 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ≤ 0.003 | ||
| الاستقرار الحراري فقدان الإدراج | ديسيبل / ℃ | 5 0.005 | ||
| تعويض الخساره | ديسيبل | ≥ 45 | ||
| الطاقة الضوئية | ميغاواط | ≤ 500 | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
تصفية WDM 1310/1490/1550 نانومتر مكونات الألياف البصرية
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 3port-FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| Payment Terms: | T / T ، ويسترن يونيون |
تصفية WDM 1310/1490/1550 نانومتر مكونات الألياف البصرية
تستخدم GEZHI's Filter WDM 1310/1490/1550 nm Fiber Optic Components تقنية مرشح الأغشية الرقيقة.إنه يقوم بتعدد الإرسال وإزالة تعدد الإرسال بثلاثة موجات عند 1310 و 1490 و 1550 نانومتر التي تحمل خدمات الصوت والبيانات والفيديو.يجمع مرشح WDM 1310/1490/1550 nm Fiber Optic Components ويفصل الضوء لتحقيق إشارات اتصال ثنائية الاتجاه عند الطول الموجي 1310/1490 / 1550nm في نطاق واسع.يتم استخدامه في أنظمة FTTH "للتشغيل الثلاثي" مع تكوين منفذ واحد إلى اثنين.يتم تغذية 3 أطوال موجية في الجهاز من خلال منفذ الإدخال المشترك ، وينعكس أحد الطول الموجي من منفذ إخراج واحد ، في نفس الوقت ، يمر الطولان الآخران الموجيان عبر الجهاز في منفذ إخراج آخر.
|
المميزات |
التطبيقات |
|
|
تخصيص
| المعلمات | وحدة | جهاز FWDM | ||
| طول موجة التشغيل T: الطول الموجي للإرسال R: طول موجة الانعكاس 1310 ± 50،1490 ± 10 ، 1550 ± 10 1610 ± 10 ، 1625 ± 25 ، 1650 ± 20 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | ≥ 30 | ||
| عزل قناة الانعكاس | ديسيبل | ≥ 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ≤ 0.003 | ||
| الاستقرار الحراري فقدان الإدراج | ديسيبل / ℃ | 5 0.005 | ||
| تعويض الخساره | ديسيبل | ≥ 45 | ||
| الطاقة الضوئية | ميغاواط | ≤ 500 | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
تصفية WDM 1310/1490/1550 نانومتر مكونات الألياف البصرية
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
