| Brand Name: | GEZHI |
| رقم الطراز: | جي زد-فودم |
وصف المنتج:

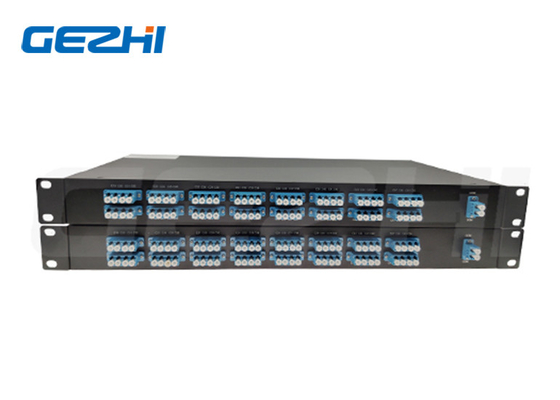

مرشح متعدد القنوات 40CH DWDM Mux Demux Multiplexer مع 1RU 19 "
الـ 40CH DWDM مع واجهة المكيف البصري LC / UPC. مستقل 1RU 19 " رف حزمة Mux + Demux داخل. قناة الاتحاد الدولي للاتصالات 21-59.مرشح 1x40 DWDM Mux Demux هو منتج مستقل يحتوي على 40 قناة في إطار 1RU مضغوط قادر على تعدد تقسيم طول الموجة الكثيف (DWDM) و demultiplexingبفضل نسبة الإشارة إلى الألياف الكثيفة، فإن 40CH Filter DWDM mux demux مثالية لنقل إشارات الألياف الضوئية لمسافات طويلة.استخدامه لتنسيق وتوصيل عدد كبير من الإشارات من تنسيقات مختلفة على جميع أنحاء الألياف المزدوجة.
الخصائص
◆عزل القناة العليا
◆مصنوع من الفيلم الرقيق
◆خسارة متعلقة بالتقطب المنخفض
◆ القدرة على تعديل التركيبات و إزالة التركيبات في إطار واحد
التطبيقات
◆ أنظمة WDM كثيفة
◆الوصول / شبكات المؤسسات
◆ وصلات الألياف الضوئية لـ CATV
◆ شبكات المترو
المعلمات التقنية
| المعلم | المواصفات | الوحدة | تعليق | ||
| دقيقة | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الخروج | 48 | 32,40. 44. 48 قناة متاحة | |||
| المسافة بين القنوات | 100 | غيغاهرتز | |||
| شريط المرور المرجعي | - اثنا عشر5 | 12.5 | غيغاهرتز | ||
| دقة طول الموجة | -50 | 50 | pm | بالنسبة لشبكة الاتحاد الدولي للاتصالات | |
| عرض النطاق الترددي 1dB |
0.2 ((G) 0.4 ((F) |
nm |
النوع ذو القشرة أو السطح المسطح
|
||
| عرض النطاق الترددي 3dB |
0.4 ((G) 0.6 ((F) |
nm | |||
| I.L | 4.5 | ديسيبل | أسوأ حالة في نطاق مرور الاتحاد الدولي للاتصالات | ||
| (إي إل) | 1 | ديسيبل | |||
| (ريبل) | 0.7 | ديسيبل | تغير الخسارة في نطاق مرور الاتحاد الدولي للاتصالات | ||
| PDL | 0.5 | ديسيبل | القيمة القصوى في نطاق عبور الاتحاد الدولي للاتصالات | ||
| الصوت المتقاطع المجاور | 25 | ديسيبل | أسوأ حالة في نطاق مرور الاتحاد الدولي للاتصالات | ||
| الصوت المتقاطع غير المجاور | 30 | ديسيبل | أسوأ حالة في نطاق مرور الاتحاد الدولي للاتصالات | ||
| الإجمالي | 22 | ديسيبل | التراكمية من جميع القنوات الأخرى | ||
| خسارة العائد | 40 | ديسيبل | |||
| القوة البصرية القصوى المستمرة | 250 | mW | القوة البصرية القصوى للدخول | ||
| التشتت اللوني (CD) | -20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
الرسم الميكانيكي
حجم العبوة هو 120mm X 70mm X 10mm لـ Mux / Demux.
