| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-1x3-RWM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على المنتج 1x3 Raman WDM Module

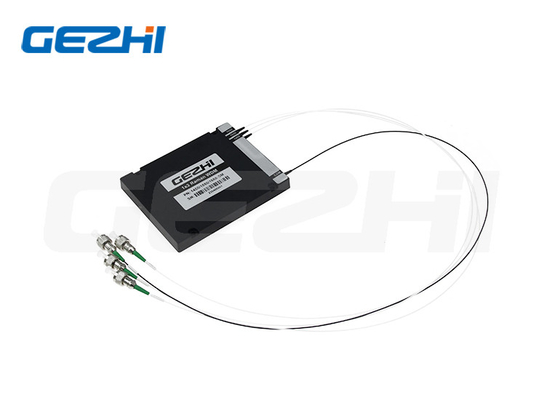

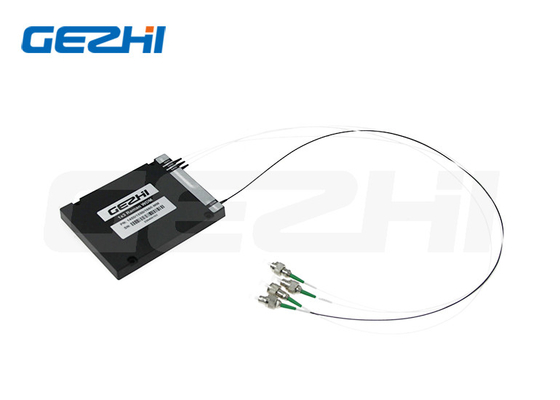

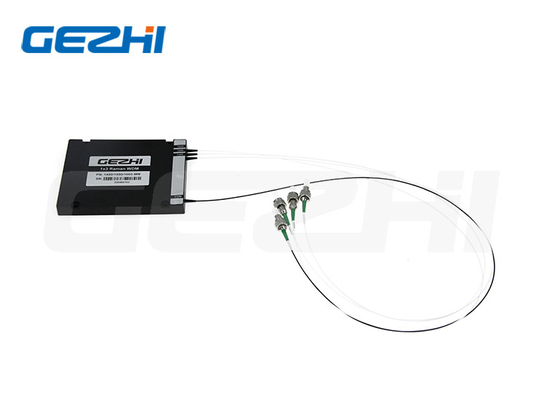

1450/1550/1660nm 1x3 وحدة Raman WDM مع صندوق ABS
وحدة Raman WDM
يتم تصنيع وحدة Raman Wavelength Division Multiplexer (Raman WDM) باستخدام تقنية مرشح الأغشية الرقيقة ، وتستخدم لفصل ودمج أطوال موجات مختلفة للإشارة عند 1450 نانومتر و 1550 نانومتر و 1660 نانومتر (أو 1650 نانومتر).مرشح رامان WDM مع فقدان إدخال منخفض وخصائص عزل عالية.يستخدم على نطاق واسع في أنظمة Raman DTS أو غيرها من أنظمة اختبار أو قياس الألياف.
ميزات وتطبيقات1x3 وحدة رامان WDM
سمات:
Telcordia GR1221 ، متوافق مع RoHS
مسار بصري خالي من الايبوكسي واستقرار حراري ممتاز
فقدان إدخال منخفض وعزلة عالية
نطاق تمرير واسع ومسطح
التطبيقات:
اختبار FTTX عبر الإنترنت
نظام WDM
شبكات المؤسسة
مواصفات 1x3 وحدة رامان WDM
| بارامينتير | وحدة | قيمة | |||
| الطول الموجي التشغيلي | نانومتر | 1450/1550/1660 | |||
| مركز الطول الموجي | نانومتر | 1450 | 1550 | 1650 | |
| عرض النطاق | نانومتر | 1260-1500 | 1535-1565 | 1600-1670 | |
| فقدان الإدراج | ديسيبل | ≤1.4 | |||
| العزلة (القناة المجاورة) | ديسيبل | ≥60 | ≥45 | ≥60 | |
| PDL | ديسيبل | ≤0.2 | |||
| PMD | ملاحظة | ≤0.2 | |||
| الاتجاهية | وضع فردي | ديسيبل | ≥50 | ||
| الوضع المتعدد | ديسيبل | ≥35 | |||
| تعويض الخساره | وضع فردي | ديسيبل | ≥45 | ||
| الوضع المتعدد | ديسيبل | ≥35 | |||
| قوة بصرية | ميغاواط | ≤500 | |||
| نطاق الحرارة الشغالة | ℃ | -10 إلى 70 | |||
| نطاق الحرارة الشغالة | ℃ | -40 إلى +85 | |||
| العبوة (الطول × العرض × الارتفاع) | مم | 100 × 80 × 10 | |||
بيئة الاختبار
|
|
|
| يكتب | مواصفات العبوة | نوع الألياف |
الفيبر قطر الدائرة |
الفيبر طول |
موصل |
| RWM = الوحدة النمطية الرومانية WDM | A1 = صندوق ABS 100x80x10mm A2 = صندوق ABS 120x80x18mm X = الآخرين |
S9 = 9/125 M5 = 50/125 م 6 = 62.5 / 125 |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م X = آخرون |

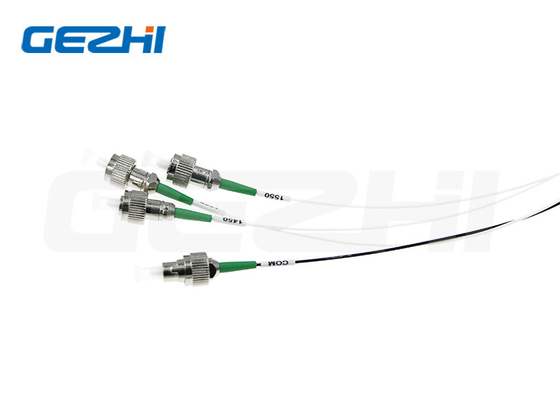

00 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = آخرون |
|
|
