| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 2x2F-SM-13 / 15-5N |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$58-US$118 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

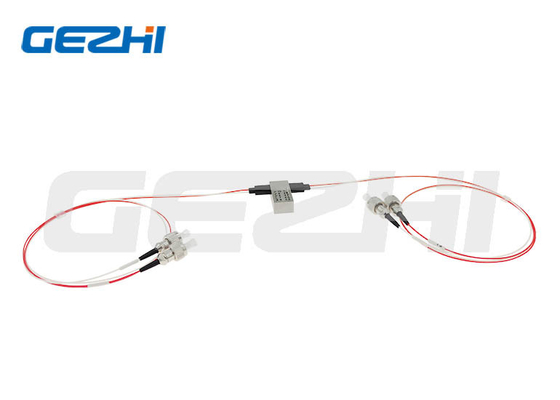

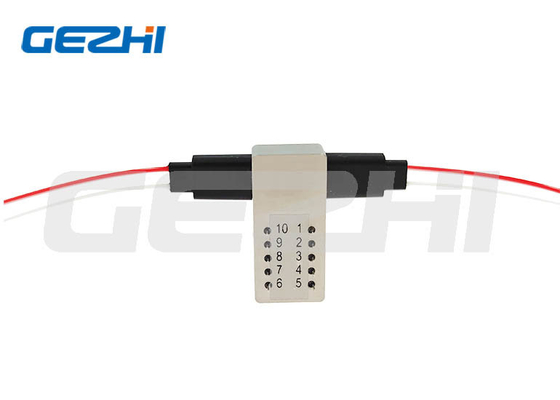

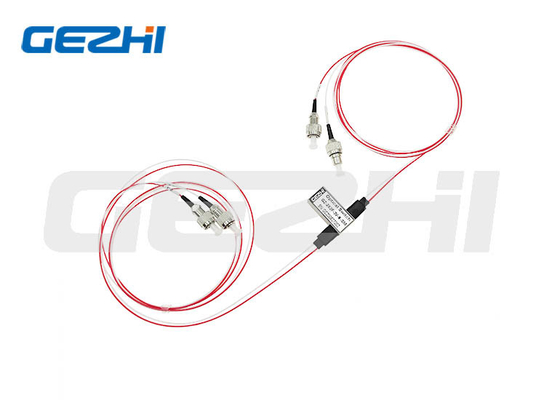

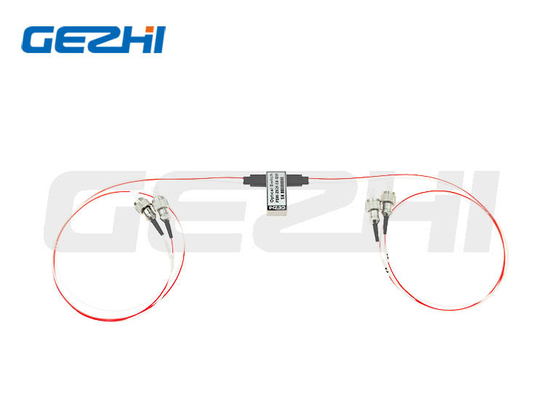

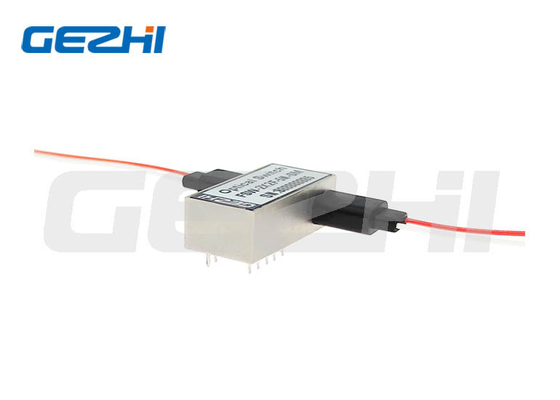

مفاتيح بصرية ميكانيكية ضوئية 2x2 بالكامل
مفتاح الألياف البصرية 2x2Fثنائي الاتجاهيقوم مفتاح الألياف البصرية ثنائي الاتجاه بتوصيل القنوات البصرية عن طريق إعادة توجيه إشارتين بصريتين واردتين إلى ألياف خرجتين. يتم تحقيق ذلك باستخدام تكوين ميكانيكي ضوئي وتفعيله عبر إشارة تحكم كهربائية. يحتوي المفتاح على مستشعرات موضع كهربائية مدمجة.
يعتمد علىتقنية المرشحات الرقيقةالتي توفر طريقة قوية لتغيير مسار الضوء، تقدم هذه السلسلة من المنتجات تكوين منصة مبسط بشكل كبير يوفر موثوقية عالية وتكلفة إنتاج منخفضة. يقلل هذا التصميم الجديد بشكل كبير من حساسية موضع الأجزاء المتحركة، مما يوفر استقرارًا عاليًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.
| المعلمة | الوحدة | مفتاح بصري 2x2F |
|---|---|---|
| نطاق الطول الموجي | نانومتر | 850±40/1300±40 | 1260~1650 |
| الطول الموجي التشغيلي | نانومتر | 850/1300 | 1310/1550 |
| فقدان الإدخال | ديسيبل | <1.2 |
| فقدان الإرجاع | ديسيبل | MM≥30 SM≥50 |
| التشويش | ديسيبل | MM≥35 SM≥55 |
| فقدان يعتمد على الاستقطاب | ديسيبل | 0.05 |
| WDL | ديسيبل | ≤0.25 |
| TDL | ديسيبل | ≤0.25 |
| التكرار | ديسيبل | ≤±0.02 |
| مزود الطاقة | فولت | 3.0 أو 5.0 |
| العمر الافتراضي | مرة | ≥10⁷ |
| وقت التبديل | مللي ثانية | ≤8 |
| الطاقة البصرية | مللي واط | ≤500 |
| درجة حرارة التشغيل | درجة مئوية | -20~+75 (-40~+85 متاح) |
| درجة حرارة التخزين | درجة مئوية | -40~+85 |
| الأبعاد | مليمتر | (ط)27.0×(ع)12.0×(ارتفاع)8.2 |
|
|
