| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-1x4T-13/15 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

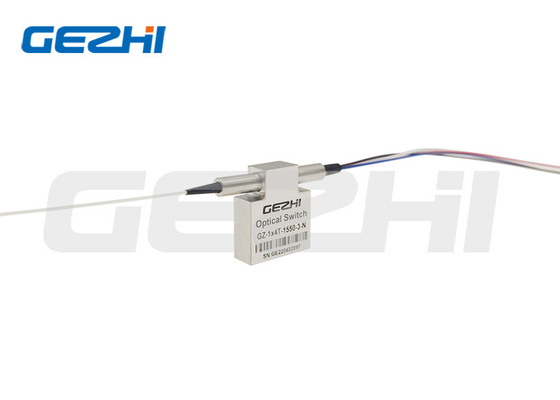

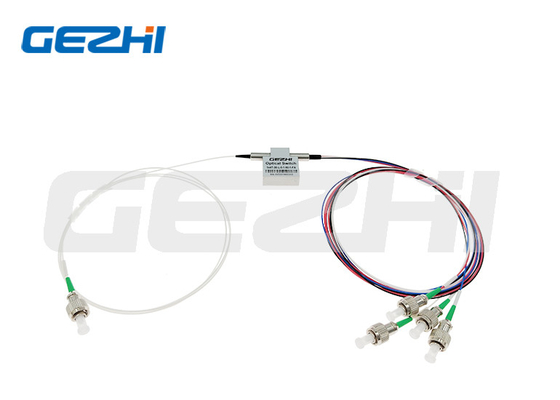

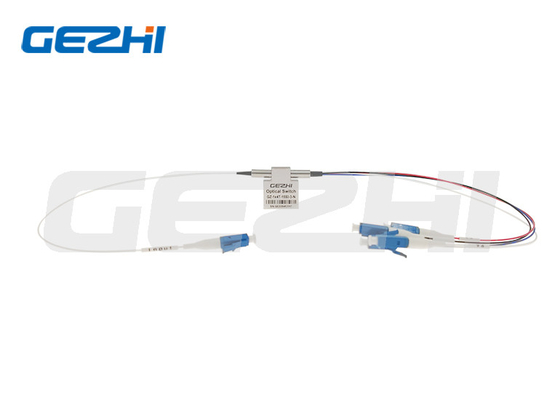

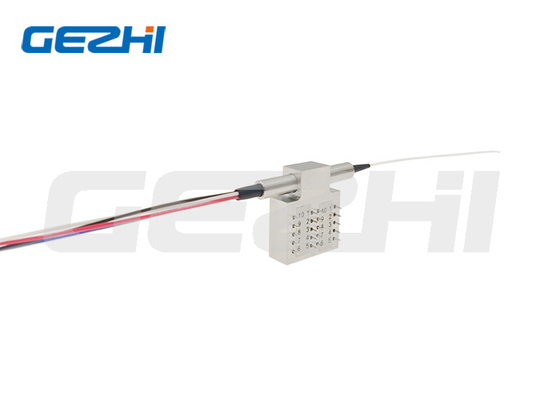

تقوم مفاتيح الألياف الضوئية من النوع GEZHI Series 1x4 T بتوصيل القناة الضوئية عن طريق توجيه أو منع الإشارة الضوئية الواردة إلى ألياف الإخراج.يحافظ إصدار المزلاج على التصحيح البصري المحدد بعد إيقاف تشغيل إشارة محرك الأقراص ، في حين أن الإصدارات غير المزلاج افتراضيًا إما في حالة الفتح أو الإغلاق عند انقطاع التيار الكهربائي.تحتوي المفاتيح البصرية الميكانيكية 1x4 هذه على مستشعر موضع كهربائي متكامل.يعتمد تصميمه المتقدم بشكل كبير على تقليل حساسية موضع الجزء المتحرك ، مع ثبات عالي وموثوقية وفقدان منخفض للضغط.
|
التطبيقات قناة حجب إضافة / إسقاط شكلي
مراقبة النظام
الأجهزة
|
سمات الإغلاق الآمن من الفشل تكلفة منخفضة لا مثيل لها مسار بصري خالٍ من الإيبوكسي |
تخصيص
| 1 × 4نوع تييُحوّل | وحدة | عادي |
| عملية الطول الموجي | نانومتر | 850 نانومتر ، 1310/1490/1550 نانومتر ، 1060 |
| فقدان الإدراج1 | ديسيبل | <0.8 |
| خسارة تعتمد على الطول الموجي | ديسيبل | <0.2 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | <0.2 |
| تعويض الخساره | ديسيبل | SM:> 55 ملم:> 40 |
| عبر الحديث | ديسيبل | SM:> 55 ملم:> 40 |
| تبديل الوقت | آنسة | نموذجي: 4 الحد الأقصى: 10 |
| التكرار | ديسيبل | <± 0.02 |
| متانة | دورات | > 10 مليون |
| نوع التحويل | الإغلاق / عدم الإغلاق | |
| معالجة الطاقة الضوئية | - | 500 ميجا واط ، 1 واط ، 2 واط ، 5 واط ، 10 واط ، |
| جهد التشغيل | VDC | 3 فولت أو 5 فولت |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 |
| نوع الألياف | / | SM / MM الألياف |
| أبعاد الحزمة | مم | 27 لترًا × 23 عرضًا × 8.2 ارتفاعًا |
حالة الطريق
البعد
معلومات الطلبية
| يكتب | الطول الموجي | نموذج التحكم | فولاتاج | قوة | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| 14T = 1 × 4 |
780 = 780 نانومتر 980 = 980 نانومتر 850 = 850 نانومتر 1310 = 1310 نانومتر 1550 = 1550 نانومتر 13/15 = 1310/1550 نانومتر S = تحديد
|
L = الإغلاق N = عدم الإغلاق |
3 = 3 فولت 5 = 5 فولت |
05 = 500 ميجاوات 01 = 1 واط 02 = 2 واط 05 = 5 واط 10 = 10 واط S = تحديد
|
SM = SMF-28 M5 = مم 50/125 M6 = مم 62.5 / 125 S = تحديد
|
25 = 250 ميكرومتر 09 = 900 ميكرومتر S = تحديد
|
05 = 0.5 م 10 = 1 م 15 = 1.5 م S = تحديد
|
00 = لا شيء FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC STP = ST / UPC STA = ST / APC LP = LC / UPC LA = LC / APC S = تحديد
|
فيديو
|
|
