| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-1x1-13 / 15 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

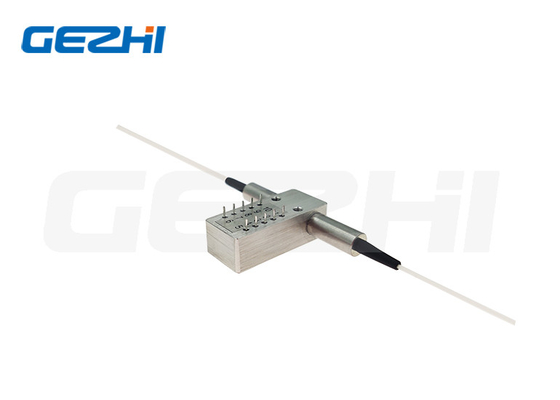

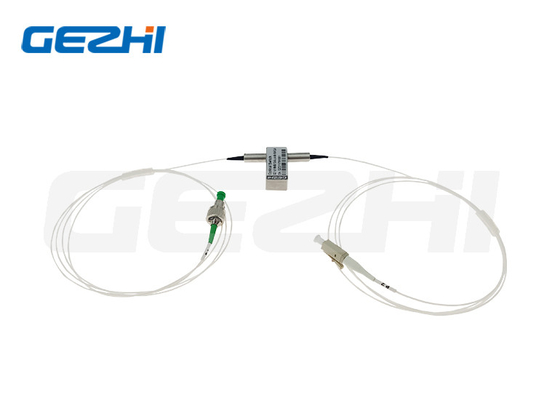

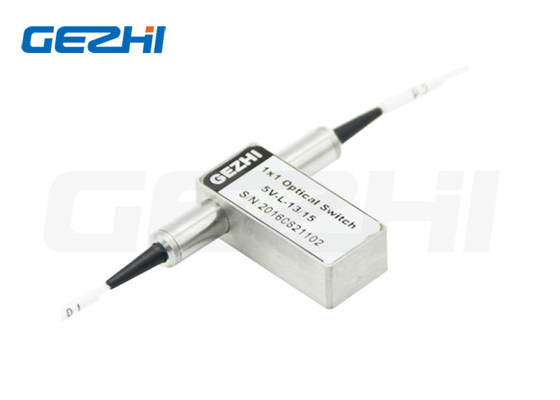

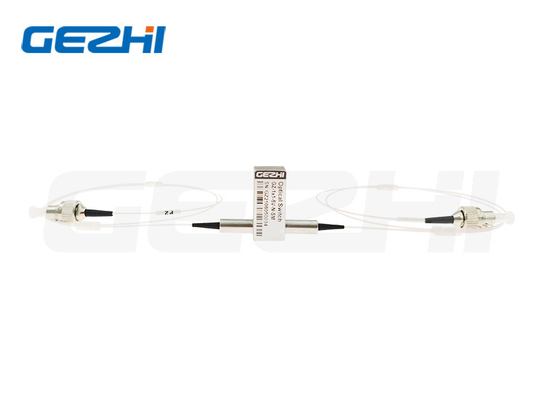

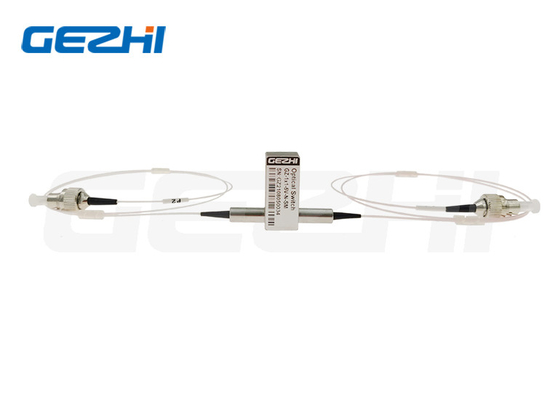

محول ميكانيكي بصري مقفل 1310nm LC UPC APC 3V 5V 500mW
1x1 المفاتيح البصرية
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch يربط القنوات البصرية عن طريق إعادة توجيه إشارات بصرية مدخلة إلى ألياف إخراج واحدة.يتم تحقيق ذلك باستخدام تكوين ميكانيكي بصري ويتم تنشيطه عن طريق إشارة التحكم الكهربائيةالمفتاح لديه أجهزة استشعار مكانها الكهربائية المدمجة
بناءً على تقنية المرشحات الرقيقة التي توفر طريقة قوية لتغيير البقعة الضوئيةهذه السلسلة من المنتجات لديها تكوين منصة مبسطة بشكل كبير توفر موثوقية عالية وتكلفة إنتاج منخفضةهذا التصميم الجديد يقلل بشكل كبير من حساسية موقع الجزء المتحرك، ويقدم استقرار عالية غير مسبوقة فضلا عن تكلفة منخفضة لا مثيل لها.
الطريق البصري
الرسم الميكانيكي
الخصائص
حجب القناة
المواصفات
| المعلمات | المواصفات | الوحدة |
| طول الموجة | 1260 ~ 1620 ((SM) | nm |
| خسارة الإدراج | ≤1.0 | ديسيبل |
| الخسارة المعتمدة على طول الموجة | ≤0.25 | ديسيبل |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
| الخسارة المعتمدة على درجة الحرارة | ≤0.20 | ديسيبل |
| خسارة العائد | SM≥50 | ديسيبل |
| الحديث المتقاطع | SM≥55 | ديسيبل |
| تغيير الوقت | ≤8 | ms |
| التكرار | ≤±0.02 | ديسيبل |
| المدى الطويل | ≥107 | أوقات |
| الجهد التشغيلي | 3 أو 5 | V |
| نوع المفتاح | غير مقفل / مقفل | |
| درجة حرارة العمل | -20~+70 | °C |
| درجة حرارة التخزين | -40~+85 | °C |
| الطاقة البصرية | ≤500 | mW |
| البعد | 27.0L × 12.5W × 8.4H | ملم |
الدبابيس
| النوع | الطريق البصري | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 1 | الدبوس 1 | الدبوس 5 | الدبوس 6 | الدبوس 10 | الدبوس 2-3 | الدبوس 3-4 | دبوس 7-8 | الدبوس 8-9 | |
| غير مقفل | قطع | ... | ... | ... | ... | اقترب | مفتوحة | مفتوحة | اقترب |
| P1-P2 | V+ | ... | ... | الـ GND | مفتوحة | اقترب | اقترب | مفتوحة | |
| القفل | قطع | ... | ... | الـ GND | ... | اقترب | مفتوحة | مفتوحة | اقترب |
| P1-P2 | V+ | الـ GND | ... | ... | مفتوحة | اقترب | اقترب | مفتوحة | |
معلومات الطلب
GZ-1×1-13/15
| الوضع | طول الموجة | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | المرفق |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=غيرها |
3=3 فولت 5=5 فولت |
L=إغلاق N=غير مقفل |
5=50/125 6=62.5/125 9=9/125 X=غيرها |
25=250um 90=900um 20=2.0 ملم 30=3.0 ملم X=غيرها |
1=1m 2=1.5m X=غيرها |
0=لا شيء X=غيرها |
فيديو
|
|
