| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FWDM-T15R13 / 14 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

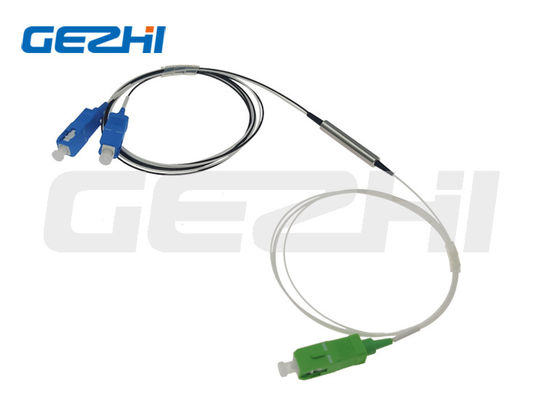

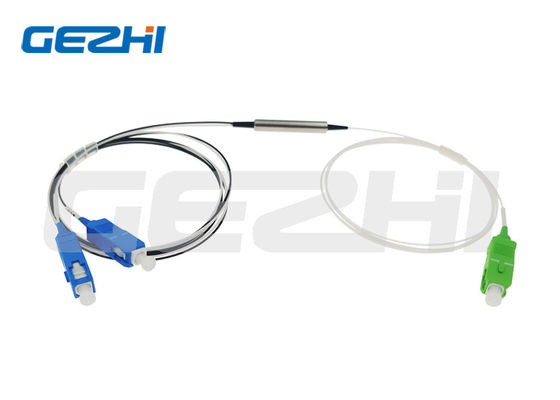

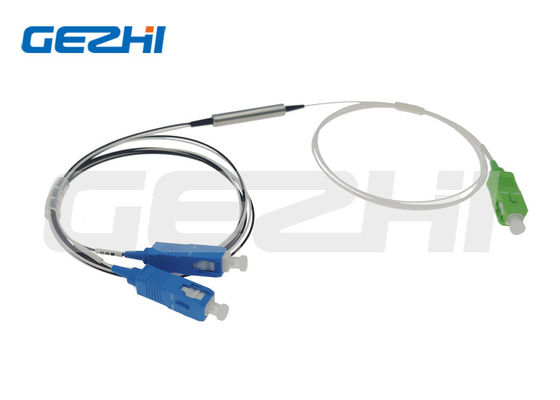

الألياف الضوئية FWDM FTTH 1310/1490/1550 نانومتر مرشح WDM
WDM هو أحد المكونات الأساسية في بنية FTTH. تستخدم FTTH WDM مرشحات تداخل غشاء رقيق عالية الأداء لتوفير أداء استثنائي لتمرير النطاق.مع ميزة ثنائية الاتجاه ، يمكن تطبيقها في وحدة معدات ONT و OLT.
|
سمات |
التطبيقات |
|
|
تخصيص
| العوامل | وحدة | جهاز FWDM | ||
| الطول الموجي التشغيلي T: الطول الموجي للإرسال R: الطول الموجي للانعكاس 1310 ± 50،1490 ± 10 ، 1550 ± 10 1610 ± 10 ، 1625 ± 25 ، 1650 ± 20 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | 30 | ||
| انعكاس قناة العزلة | ديسيبل | 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ين ياباني 0.003 | ||
| الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | ين ياباني 0.005 | ||
| تعويض الخساره | ديسيبل | 45 | ||
| قوة بصرية | ميغاواط | 500 ينًا يابانيًا | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | Φ5.5 × 35 | 90 × 20 × 10 | |
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وإضافة خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
ناقل الحركة 1310 نانومتر يعكس 1490/1550 نانومتر معددات WDM القائمة على الفلتر
معلومات الطلبية:
| أ | ب | ج | د | ه |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين موصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = آخرون |
25 = 250 ميكرومتر 90 = 900um 20: 2000um 30 = 3000 ميكرومتر X = آخرون |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م X = آخرون |
00 = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
5534 = 5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = حسب الطلب |
|
|
