| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2FWDM-R / B |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

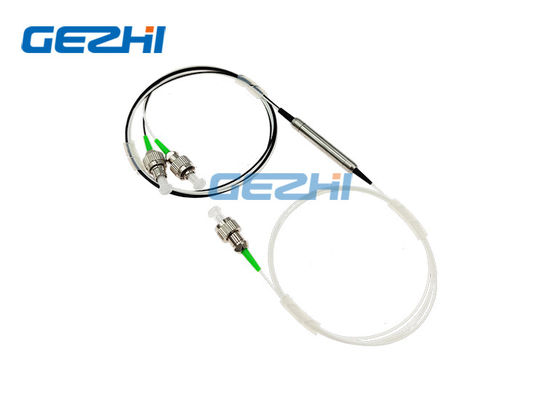

مرشح C-Band Red / Blue Pass MWDM 1x2 DWDM Splitter
تستخدم شركة Micro-Optics WDM تقنية طلاء الأغشية الرقيقة وتصميمًا خاصًا لتعبئة البصريات الدقيقة الرابطة المعدنية غير المتدفقة.إنه يوفر فقدًا منخفضًا للإدخال وعزلًا عاليًا للقناة وحساسية منخفضة لدرجة الحرارة ومسارًا ضوئيًا خالٍ من الإيبوكسي.
توفر GEZHI Photonics CO.، Ltd مرشحات وموصلات شريطية مخصصة لتلبية التحكم والتطبيقات الخاصة. تتوفر وحدات التصفية بأنابيب فولاذية ، وحوامل حامل 1U ذات فتحتين ، ووحدة قابلة للتوصيل ، أو صناديق ABS.
| سمات | طلب |
|
|
مواصفات الأداء
| يكتب | FWDM | ||
| تمرير قناة الطول الموجي | نانومتر | 1547 ~ 1561 (أحمر) | 1530 ~ 1543.2 (أزرق) |
| الطول الموجي لقناة الانعكاس | نانومتر | 1530 ~ 1543.2 (أزرق) | 1547 ~ 1561 (أحمر) |
| تمرير فقدان إدخال القناة | ديسيبل | ≤0.60 | |
| فقدان إدخال قناة الانعكاس | ديسيبل | ≤0.40 | |
| قناة الريبل | ديسيبل | ≤0.3 | |
| عزل القناة المجاورة | ديسيبل | ≥30 | |
| التعبير عن عزل القناة | ديسيبل | ≥12 | |
| PDL | ديسيبل | ≤0.1 | |
| PMD | بس / نانومتر | ≤0.1 | |
| الاتجاهية | ديسيبل | ≥55 | |
| تعويض الخساره | ديسيبل | ≥50 | |
| معالجة الطاقة | ميغاواط | 300 | |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| حزمة الأبعاد | مم | φ5.5x35 | |
ملاحظة: 1. التخصيص متاح.
2. فقدان الإدراج لا يشمل الموصل ، كل موصل سيضيف خسارة 0.2dB.
3. يمكن عمل أطوال موجية أخرى بناءً على طلب الزبون.على سبيل المثال ، L-Band R / B ، C / L Band.
معلومات الطلبية
| الطول الموجي | مواصفات العبوة | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| R / B = الطول الموجي الأحمر / الأزرق |
1 = Φ5.5 مم × 35 مم 2 = 90 × 20 × 10 مم 3 = 100 × 80 × 10.5 ملم 4 = 120 × 80 × 18 مم 5 = 140 × 115 × 18 ملم 6 = 19 "1U الرف X = آخرون |
9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م X = آخرون |
OO = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
حل DWDM أحادي الألياف مع مرشح النطاق الأحمر / الأزرق C.
يتم تقسيم الأطوال الموجية التي تسافر فوق الألياف الداكنة إلى نطاقي طيفي باستخدام مرشح النطاق الأحمر / الأزرق C عند طرفي الألياف الداكنة.إنه يجعل من الممكن استخدام حبلا ليفي مفرد لكل من الإرسال والاستقبال ، وبالتالي زيادة الاستثمار بشكل كبير وخفض التكاليف.
توفر GEZHI أيضًا الطول الموجي المخصص لفلتر أحمر / أزرق WDM ، 100Ghz DWDM Mux Demux ، وحدة CWDM ، وحدة AWG 40 قناة ، 2x2 محولات بصرية تجاوز 2 × 2 إلخ ...
|
|
