| Brand Name: | GEZHI or OEM |
| رقم الطراز: | تصفية WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

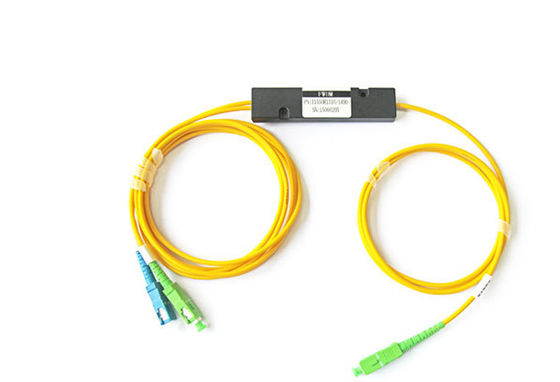

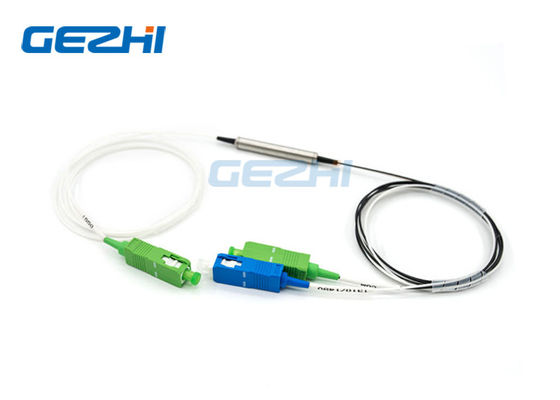

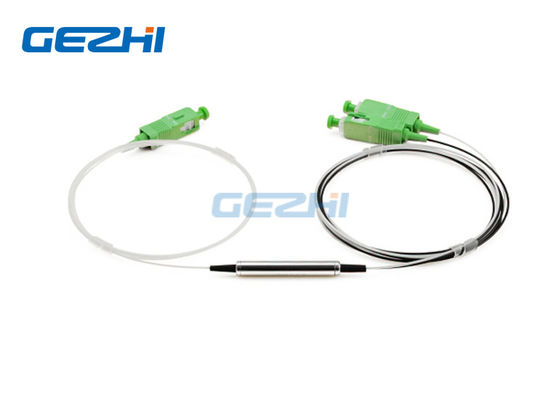

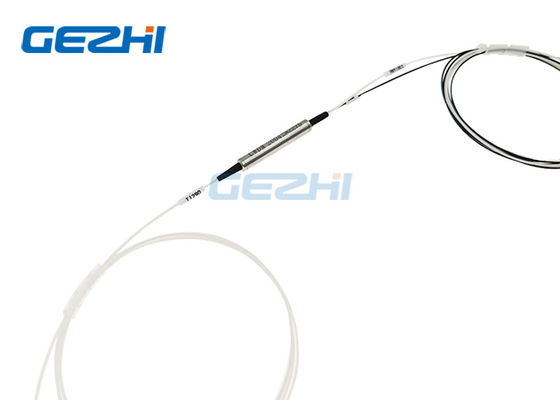

عزل عالي> 50 ديسيبل مرشح WDM نقل 1550 نانومتر ، يعكس 1310 + 1490 نانومتر
نظام العزل الثلاثي PON WDM عالي العزلة استنادًا إلى تقنية مرشح الأغشية الرقيقة (TFF).تُستخدم لفصل أو دمج طولين موجيين أو أكثر ، عادةً ضمن أنظمة FTTH.يشتهر هذا الجهاز بالعزلة العالية مثل عزل التتبع> 50 ديسيبل ، والعزل المعاد> 35 ديسيبل.إنها توفر خسارة إدخال منخفضة جدًا ، وفقدانًا منخفضًا لاعتماد الاستقطاب ، واستقرارًا بيئيًا ممتازًا.
يمكننا توفير مختلف الطول الموجي المخصص تصفية WDM.
|
سمات |
التطبيقات |
|
|
تخصيص
| معامل | T1550nm R1310 و 1490 نانومتر WDM |
|---|---|
| نطاق الطول الموجي التشغيلي (نطاق التمرير) | T1528 ~ 1620 نانومتر |
| نطاق الطول الموجي التشغيلي (نطاق الانعكاس) | 1260-1360 نانومتر و1480-1500 نانومتر |
| فقدان الإدراج (شريط التمرير) | ≤ 0.8 ديسيبل |
| خسارة الإدراج (شريط الانعكاس) | ≤ 0.6 ديسيبل |
| العزلة (تمرير النطاق) | ≥ 50 ديسيبل |
| العزلة (شريط انعكاس) | ≥ 35 ديسيبل |
| تموج | ≤ 0.3 ديسيبل |
| تعويض الخساره | ≥ 50 ديسيبل |
| الاتجاهية | ≥ 50 ديسيبل |
| أقصى قدر من معالجة الطاقة | 300 ميغاواط |
| درجة حرارة التشغيل | -5 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية |
| أبعاد العبوة - أنبوب فضفاض 900 ميكرون أو ألياف عارية | 5.5 مم (Φ) × 38.0 مم (L) |
ملاحظة 1: جميع القيم المحددة بدون موصلات.
ملاحظة 2: مواصفات أداء أعلى متوفرة عند الطلب.
تصفية عالية العزل ثلاثي PON WDM
معلومات الطلبية:
| أ | ب | ج | د | ه |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين موصل) |
موصل | البعد |
|
HISOT15R13 / 14 = نوع T1550 R1310 / 1490 عالي العزل |
25 = 250 ميكرومتر 90 = 900um 20: 2000um 30 = 3000 ميكرومتر X = آخرون |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م X = آخرون |
00 = لا شيء FP = FC / الكمبيوتر الشخصي FA = FC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / الكمبيوتر الشخصي LA = LC / APC X = آخرون |
5535 = Φ5.5 × 35 ملم 5538 =Φ5.5 × 38 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = حسب الطلب |
|
|
