| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1 × 2 FWDM-59 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

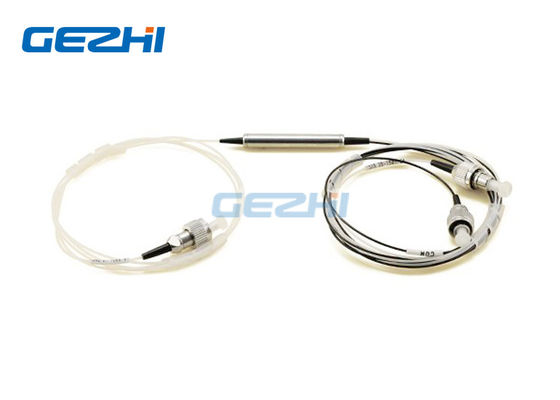

مرشح معدد تقسيم الطول الموجي 980 / 1550nm
980 / 1550nm FWDM - لمضخم بصري DWDM عالي الأداء ومضخم EDFA
يعتمد معدد تقسيم الطول الموجي لمرشح 980 / 1550nm على تقنية تصفية الأغشية الرقيقة المستقرة بيئيًا.تقوم الأجهزة بدمج أو فصل الضوء عند طول موجي مختلف في نطاق واسع من الطول الموجي.إنها توفر خسارة إدخال منخفضة جدًا ، واعتماد استقطابي منخفض ، وعزل عالي واستقرار بيئي ممتاز.يمكن تحقيق قدرة معالجة عالية من خلال معالجة ضفيرة فريدة وطلاء AR عالي الجودة.وقد استخدمت هذه المكونات على نطاق واسع في EDFAs ، ومكبرات رامان ، وشبكات إدارة الطلب على المياه والأدوات البصرية الليفية.
|
المميزات |
التطبيقات |
|
|
تخصيص
| معامل | FWDM | |
| نطاق الطول الموجي لقناة التمرير (nm) | 1520 ~ 1600 | |
| تعكس مدى الطول الموجي للقناة (نانومتر) | 960 ~ 1000 | |
| خسارة الإدراج (ديسيبل) | تعكس القناة | <0.6 |
| تمرير القناة | <1.0 | |
| تباين خسارة الإدراج (ديسيبل) | <0.3 | |
| عزل | تعكس القناة | > 18 |
| تمرير القناة | > 30 | |
| حساسية درجة حرارة فقدان الإدراج (ديسيبل / درجة مئوية) | <0.003 | |
| الاستقطاب التابع للخسارة (ديسيبل) | <0.10 | |
| تشتت وضع الاستقطاب (ps) | <0.1 | |
| الاتجاهية (ديسيبل) | > 60 | |
| خسارة العائد (ديسيبل) | > 50 | |
| معالجة الطاقة (ميغاواط) | 300 | |
| درجة حرارة التشغيل (° C) | 0 ~ +70 | |
| درجة حرارة التخزين (° C) | -40 ~ +85 | |
| أبعاد العبوة (مم) |
|
|
| نوع الألياف | كورنينج هاي 1060 في منفذ مشترك / مضخة | |
| الألياف كورنينج SMF-28 في منفذ الإشارة | ||
مرشح معدد تقسيم الطول الموجي 980 / 1550nm
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
59: 1550 نانومتر تمرير / 980 نانومتر تعكس 95: 980 نانومتر تمرير / 1550 نانومتر يعكس س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
مرشح معدد تقسيم الطول الموجي 980 / 1550nm
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1 × 2 FWDM-59 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| Payment Terms: | T / T ، ويسترن يونيون |
مرشح معدد تقسيم الطول الموجي 980 / 1550nm
980 / 1550nm FWDM - لمضخم بصري DWDM عالي الأداء ومضخم EDFA
يعتمد معدد تقسيم الطول الموجي لمرشح 980 / 1550nm على تقنية تصفية الأغشية الرقيقة المستقرة بيئيًا.تقوم الأجهزة بدمج أو فصل الضوء عند طول موجي مختلف في نطاق واسع من الطول الموجي.إنها توفر خسارة إدخال منخفضة جدًا ، واعتماد استقطابي منخفض ، وعزل عالي واستقرار بيئي ممتاز.يمكن تحقيق قدرة معالجة عالية من خلال معالجة ضفيرة فريدة وطلاء AR عالي الجودة.وقد استخدمت هذه المكونات على نطاق واسع في EDFAs ، ومكبرات رامان ، وشبكات إدارة الطلب على المياه والأدوات البصرية الليفية.
|
المميزات |
التطبيقات |
|
|
تخصيص
| معامل | FWDM | |
| نطاق الطول الموجي لقناة التمرير (nm) | 1520 ~ 1600 | |
| تعكس مدى الطول الموجي للقناة (نانومتر) | 960 ~ 1000 | |
| خسارة الإدراج (ديسيبل) | تعكس القناة | <0.6 |
| تمرير القناة | <1.0 | |
| تباين خسارة الإدراج (ديسيبل) | <0.3 | |
| عزل | تعكس القناة | > 18 |
| تمرير القناة | > 30 | |
| حساسية درجة حرارة فقدان الإدراج (ديسيبل / درجة مئوية) | <0.003 | |
| الاستقطاب التابع للخسارة (ديسيبل) | <0.10 | |
| تشتت وضع الاستقطاب (ps) | <0.1 | |
| الاتجاهية (ديسيبل) | > 60 | |
| خسارة العائد (ديسيبل) | > 50 | |
| معالجة الطاقة (ميغاواط) | 300 | |
| درجة حرارة التشغيل (° C) | 0 ~ +70 | |
| درجة حرارة التخزين (° C) | -40 ~ +85 | |
| أبعاد العبوة (مم) |
|
|
| نوع الألياف | كورنينج هاي 1060 في منفذ مشترك / مضخة | |
| الألياف كورنينج SMF-28 في منفذ الإشارة | ||
مرشح معدد تقسيم الطول الموجي 980 / 1550nm
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
59: 1550 نانومتر تمرير / 980 نانومتر تعكس 95: 980 نانومتر تمرير / 1550 نانومتر يعكس س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
مرشح معدد تقسيم الطول الموجي 980 / 1550nm
