| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x2FWDM-R / B |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

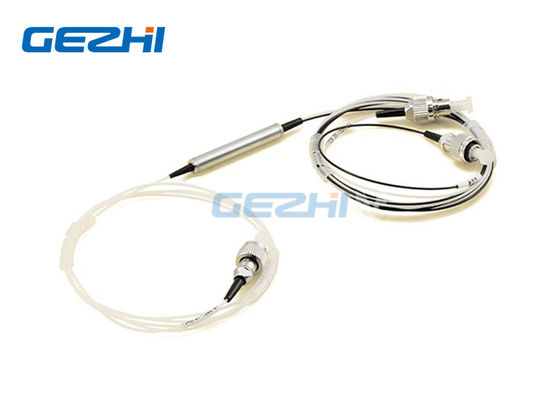

1x2 أحمر / أزرق WDM Filter C band DWDM device
GEZHI DWDM مرشح أحمر / أزرق هو جهاز تصفية الأغشية الرقيقة.إنه جهاز ثلاثي المنافذ.يسمى منفذ واحد "مشترك".يوفر المنفذان الآخران قناة "نطاقي" الطول الموجي:الأحمر (λ> 1547 نانومتر) والأزرق (λ <1543 نانومتر) .تذهب فرقة واحدة إلى الساق المنعكسة ، بينما تذهب الفرقة الأخرى إلى ممر الساق.
| المميزات | تطبيق |
|
|
DWDM فلتر النطاق الأحمر / الأزرق DWDM فلتر النطاق الأحمر / الأزرق DWDM فلتر النطاق الأحمر / الأزرق مع
مع أنبوب من الفولاذ المقاوم للصدأ مع صندوق بلاستيك ASB Package 19 "1RU Rack mount package
عادة ، ومع ذلك ، يتم استخدام الجهاز باعتباره WDM ثنائي الاتجاه (أي ثنائي الاتجاه).يتم إرسال فرقة واحدة إلى الساق المشتركة ، في حين يتم تسليم الفرقة الأخرى من المحطة المشتركة.(انظر المثال التخطيطي) في وحدة DWDM ، التي تستخدم مرشح أحمر / أزرق ، يمكن دمج Mux مع Demux.
على سبيل المثال ، يجمع Mux بين قنوات DWDM في النطاق الأحمر ، بينما يفصل Demux قنوات DWDM في النطاق الأزرق.باستخدام حشو أحمر / أزرق ، يمكن للمرء دمج قنوات الإرسال الأحمر وقنوات الاستقبال الأزرق على ليف واحد.
معلومات الطلبية
| الطول الموجي | مواصفات الحزمة | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| R / B = الطول الموجي الأحمر / الأزرق |
1 = Φ5.5mm × 34mm 2 = 90 × 20 × 10 مم 3 = 100 × 80 × 10.5 ملم 4 = 120 × 80 × 18 مم 5 = 140 × 115 × 18 مم 6 = 19 "1U Rackmount س = أخرى |
9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م س = أخرى |
OO = بلا FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
مواصفات الأداء
| نوع | FWDM | ||
| تمرير طول موجة القناة | نانومتر | 1547 ~ 1561 (أحمر) | 1530 ~ 1543.2 (أزرق) |
| قناة انعكاس الطول الموجي | نانومتر | 1530 ~ 154.2 (أزرق) | 1547 ~ 1561 (أحمر) |
| تمرير خسارة القناة | ديسيبل | .600.60 | |
| خسارة الإدراج في قناة الانعكاس | ديسيبل | .400.40 | |
| تموج القناة | ديسيبل | .30.3 | |
| عزل القناة المجاورة | ديسيبل | ≥30 | |
| التعبير عن عزل القناة | ديسيبل | ≥12 | |
| PDL | ديسيبل | ≤0.1 | |
| PMD | مز / نانومتر | ≤0.1 | |
| الاتجاهية | ديسيبل | ≥55 | |
| تعويض الخساره | ديسيبل | ≥50 | |
| مناولة الطاقة | ميغاواط | 300 | |
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| حزمة الأبعاد | مم | φ50.5 × 34 | |
ملاحظة: 1. التخصيص متاح.
2. لا تتضمن خسارة الإدخال الموصل ، سيضيف كل موصل خسارة 0.2 ديسيبل.
3. ويمكن إجراء الطول الموجي الأخرى بناء على طلب العميل.على سبيل المثال ، L-Band R / B ، C / L Band.
مثال على WDM أحمر / أزرق في الاستخدام ثنائي الاتجاه.
|
|
