| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-48-1 × 1-U |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

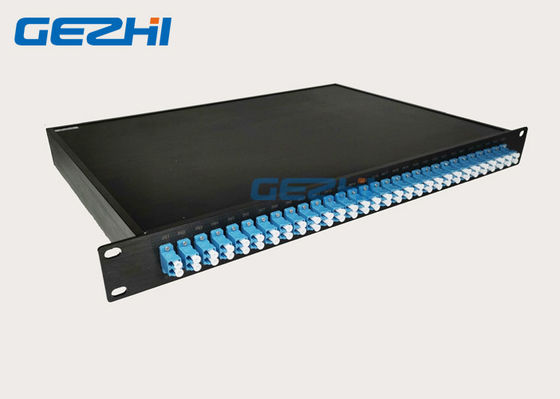

48CH-1 × 1 معدات التبديل البصرية المثبتة على الرف 48 قطعة 1x1 مفاتيح الألياف الضوئية
GEZHI's 48CH-1 × 1 جهاز التبديل البصري المثبت على الرف 48 قطعة من مفاتيح الألياف الضوئية 1x1 هو نوع من جهاز التحكم في مسار الضوء.يلعب مسار ضوء التحكم وتحويل مسار الضوء.يتكون هذا المفتاح البصري المثبت على الحامل 48CH-1x1 من 48 مجموعة مفاتيح بصرية 1x1 ، تشغيل / إيقاف مسار ضوئي يمكن التحكم فيه ، يمكن من خلال منفذ تسلسلي RS232 ومفتاح تحكم منفذ إيثرنت (RJ45) ، في نظام نقل الألياف الضوئية ، يتم استخدامه لمراقبة الألياف متعددة القنوات ، واختيار مصدر / كاشف ضوئي متعدد ، وحماية مسار الألياف الضوئية وما إلى ذلك. بالإضافة إلى ذلك ، يتم استخدامه أيضًا في نظام اختبار الألياف البصرية ، واختبار الكابلات الخارجية ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
المميزات
انخفاض فقدان الإدراج ، التبديل السريع
SerialNet ، موثوقية عالية ، استقرار عالي
تحكم RS232 وإدارة Ethernet عن بعد
إشارة انتقال شفافة.استقرار وموثوقية عالية.
التطبيقات
نظام مراقبة وصيانة الكابلات
FITL
القياس التلقائي
مراقبة الشبكة الضوئية عن بعد
تخصيص
| المعلمات | وحدة | المؤشرات |
| رقم القناة | 48CH-1x1 | |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | نانومتر | 1310/1550 نانومتر |
| فقدان الإدراج | ديسيبل | النوع: ≤0.6dB ، الحد الأقصى: d1.2dB |
| التكرار | ديسيبل | ≤ 0.02 |
| تعويض الخساره | ديسيبل | ≥ 50 |
| التداخل | ديسيبل | ≥ 55 |
| المكتبة الرقمية العالمية | ديسيبل | ≤ 0.25 |
| PDL | ديسيبل | 5 0.05 |
| معالجة الطاقة الضوئية | ميغاواط | ≤ 500 |
| نوع الألياف | SM (9 / 125um) | |
| موصل | LC / PC | |
| ميناء المراقبة | RJ45 ، RS-232 | |
|
امدادات الطاقة العاملة (نوع المكونات) |
الخامس |
AC: 100 ～ 240 (50/60 هرتز) |
| درجة حرارة التشغيل | ℃ | -10 ～ 60 |
| أبعاد الرف | مم | وحدة واحدة: 483 × 400 × 45 |

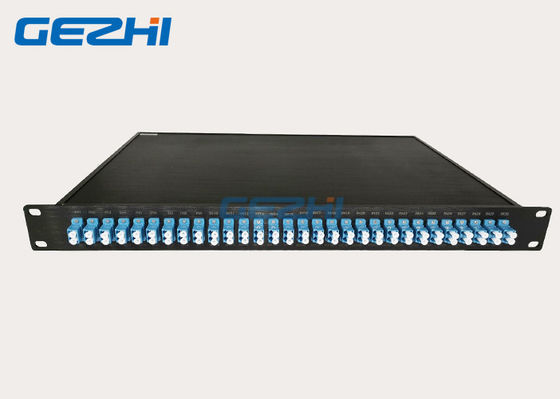

لوحة لشرح:
◆في1~ في30: الإدخال البصري.
◆خارج1~ OUT30: الإخراج البصري.

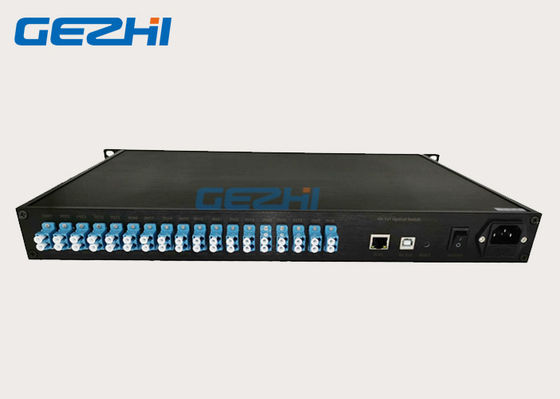

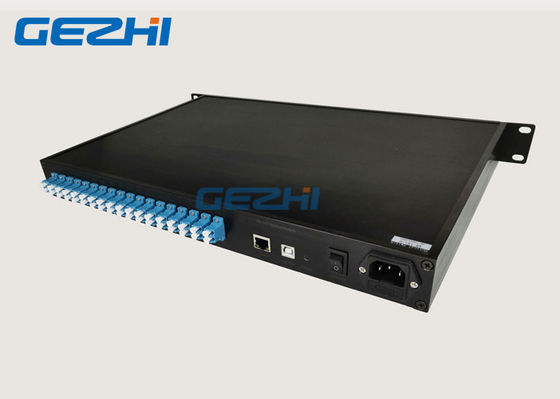

اللوحة الخلفية
◆في31~ في48: الإدخال البصري.
◆خارج31~ OUT48: الإخراج البصري.
◆ RJ45: واجهة إدارة شبكة الاتصالات.
◆RS-232: RS- واجهة تسلسلية ، واجهة اتصال تسلسلية RS232.
◆على/إيقاف: السلطة / قبالة.
◆AC: 100~ 240الخامس: واجهة سلك الطاقة.
الإعدادات الإفتراضية
◆ RS-232: معدل البث بالباود: 9600 ، بت البيانات: 8 بت ، بت الإيقاف: 1 بت ، بت التماثل: لا شيء.
◆ RJ45: IP: 192.168.1.100 ، PORT: 5000 ، TCP / IP: TCP Server و UDP.
(المنفذ الثابت: 18888)
|
|
