| Brand Name: | GEZHI or OEM |
| رقم الطراز: | FSW-1x16R |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

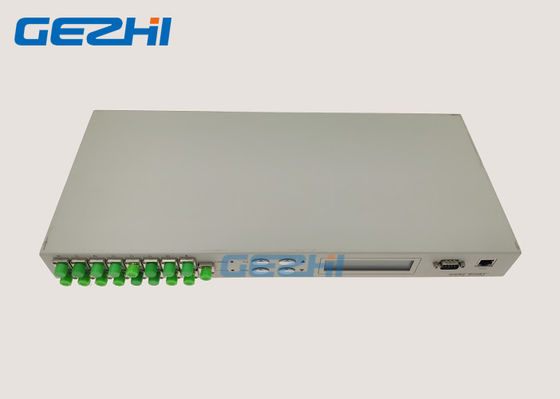

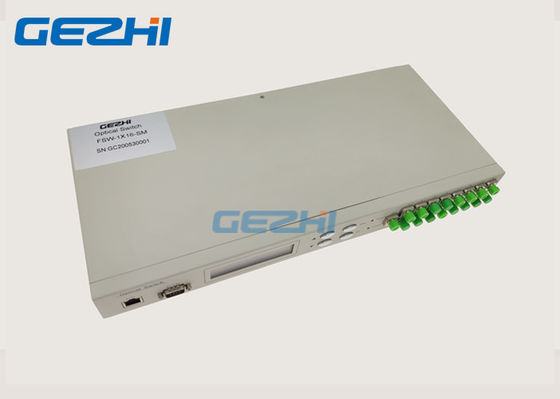

Benchtop / Rack Mount هيكل قابل للبرمجة 1x16 معدات التبديل البصري
GEZHI Benchtop / Rack Mount هيكل قابل للبرمجة 1x16 معدات التبديل البصريحتى 16 منفذًا مع وقت تبديل سريع وجودة عالية وفقدان منخفض للإدخال.هذهBenchtop / Rack Mount هيكل قابل للبرمجة 1x16 معدات التبديل البصريهو جهاز وظيفي يتحكم في المسار البصري ويحوله.يمكن التحكم به عبر منفذ RS232 ، منفذ إيثرنت ومسح تلقائي على تردد معين أو محدد يدويًا من اللوحة الأمامية.في نظام نقل الألياف البصرية ، يتم استخدامه للتحكم في المسار البصري ، والشبكة المحلية ، وتغيير مصدر الضوء / الكاشف ، وحماية تغيير إيثرنت وما إلى ذلك. في نظام اختبار الألياف الضوئية ، يتم استخدامه لاختبار الألياف البصرية وأجهزة الألياف البصرية ، واختبار الشبكة ، اختبار الكابلات الضوئية في الهواء الطلق واستشعار الألياف الضوئية.
المميزات
لوحة عرض LED.عرض مرئي ، عملية مريحة.
يمكن إعداد القناة والفاصل الزمني للمسح التلقائي.
تحكم RS232 وإدارة Ethernet عن بعد
انخفاض فقدان الإدراج ، التبديل السريع
التطبيقات
اختبار النظام
تخصيص
| نموذج | FSW-1XN (N <16) |
| الطول الموجي العامل | 1260 ～ 1650 نانومتر |
| اختبار الطول الموجي | 1310 نانومتر ، 1550 نانومتر |
| فقدان الإدراج | ≤1.2 ديسيبل |
| تكرارية | ≤ ± 0.02 ديسيبل |
| تعويض الخساره | ≥50 ديسيبل |
| التداخل | ≥55 ديسيبل |
| المكتبة الرقمية العالمية | .250.25 |
| PDL | .050.05 |
| أوقات التبديل | ms 10 مللي ثانية (القنوات المجاورة) |
| نوع الألياف الضوئية | SM (9 / 125um) |
| نوع الموصل | FC / APC |
| منفذ الشاشة | RJ45 ، RS-232 |
| مزود الطاقة | AC: 85 ～ 264 فولت (50/60 هرتز) |
| درجة حرارة التشغيل | -20 ～ + 70 ℃ |
| درجة حرارة التخزين | -40 ～ + 85 درجة مئوية |
| نوع القضية | 19 '1U (483 × 200 × 44 مم) |

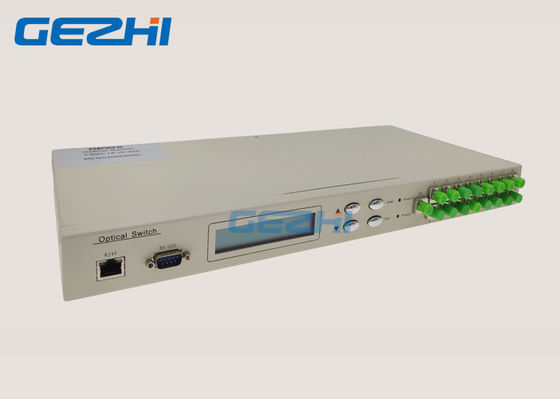

لوحة لشرح:
(1) ،منفذ RJ45 لمنفذ إيثرنت ، منفذ تسلسلي RS-232: منفذ للمراقبة.
(2) ، منافذ بصرية: منفذ إدخال COM ، 1 ، 2 ، 3،4 تشير إلى جزء فردي.
(3) ، شاشة عرض LCD: عرض عنوان المعدات والقناة الحالية والمعلومات ذات الصلة.
(4) ، ▲ ——Up ； ▼ —— DOWN ； Enter —— تأكيد ； Esc —— إلغاء.

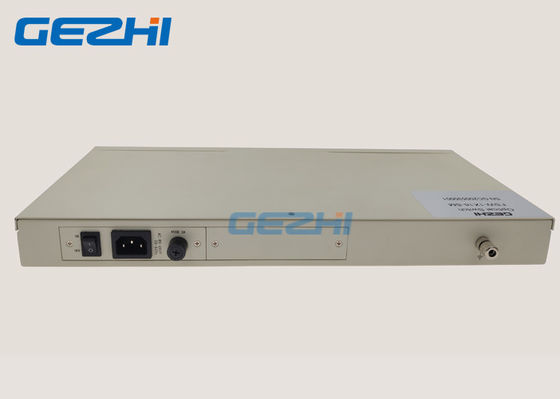

اللوحة الخلفية
(1) ، الطاقة: إشارة لإمدادات الطاقة العاملة.(الطاقة المفردة أو الطاقة المزدوجة المتوفرة)
مخطط مسار الضوء الداخلي
رسم تخطيطي لمسار الشعاع الداخلي لمفتاح الألياف الضوئية 1xN
واجهة الاتصالات
(1) ، RS-232
عند توصيله بجهاز الكمبيوتر ، يجب تطبيق التقاطع التسلسلي للمنفذ التسلسلي DB9 من الطرفين.هذا يعني أنه يجب توصيل كابل رقم 2 ، رقم 3 من الطرفين ، ويجب أن يكون كابل رقم 5 متصلاً ، ويمكن ترك الباقي.
(2) ، RJ45
عند الاتصال بالكمبيوتر من خلال التبديل ، يجب تطبيق الخطوط.(الترتيب الدقيق هو 1-برتقالي أبيض ، 2 برتقالي ، 3-أخضر أبيض ، 4-أزرق ، 5-أزرق أبيض ، 6-أخضر ، 7-بني أبيض ، 8-بني.)
عند توصيله بالكمبيوتر مباشرة ، يجب تطبيق crosswire.(أحد الطرفين هو 1-برتقالي أبيض ، 2-برتقالي ، 3-أخضر أبيض ، 4-أزرق ، 5-أزرق أبيض ، 6-أخضر ، 7-بني أبيض ، 8-بني. آخر طرف هو 1-أخضر أبيض ، 2- أخضر ، 3-برتقالي أبيض ، 4-أزرق ، 5-أزرق أبيض ، 6- برتقالي ، 7- بني أبيض ، 8-بني.)
