| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2-FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

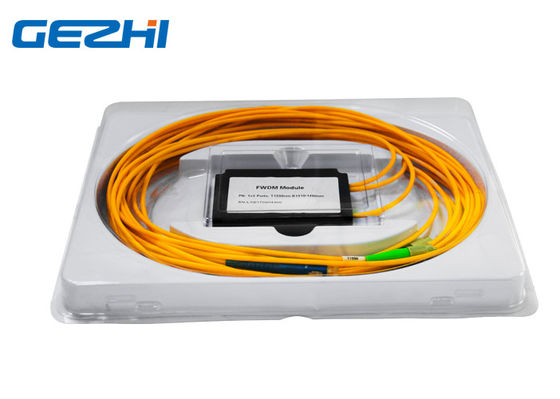

1x2 الموانئ FWDM وحدة الإرسال 1550nm الانعكاس 1310 و 1490 nm
GEZHI's 1x2 Ports FTTX Filter WDM module تستخدم على نطاق واسع في مضخمات رامان ، EDFA ، أجهزة الألياف البصرية وشبكات WDM.يعتمد على تقنية مرشح الأغشية الرقيقة (TFF).يجمع الجهاز أو يفصل الإشارة (1310/1490/1550 نانومتر) بأطوال موجية مختلفة في نطاق واسع من الطول الموجي.يمكن لوحدة FWDM 1x2 Ports توسيع قدرة الألياف المفردة لتحقيق اتصال ثنائي الاتجاه ، بحيث تستخدم على نطاق واسع في توسيع الشبكة البصرية وترقيتها ، أو إدخال أعمال شاملة جديدة وما إلى ذلك.
توفر GEZHI وحدة 1x2 Ports FWDM التي تم تخصيصها لنطاقات الطول الموجي الخاصة لتطبيقاتك الخاصة.كما تعلم ، يعمل نظام GEPON نفسه في 1310/1490 ، لذا يتم تسليم إشارة CATV هنا عبر نفس الألياف باستخدام 1550 نانومتر ، ووحدة GEZHI 1x2 Ports FWDM Module هي المكان الذي يتم فيه "خلط" كل هذا.
المميزات
فقدان إدخال منخفض
PDL منخفض
مسار بصري خالي من الايبوكسي
عزل القناة العالية
نطاق واسع لطول موجة التشغيل
استقرار بيئي ممتاز
متوافق مع Telcordia
التطبيقات
نظام اتصالات الألياف الضوئية
CATV
نظام إدارة الطلب على المياه
EDFA ، مكبر للصوت إلخ.
ليزر الألياف
تخصيص
| المعلمات | وحدة | جهاز FWDM | ||
| طول موجة التشغيل 1310 ± 50،1490 ± 10 ، 1550 ± 10 |
نانومتر |
T1550 R1310 / 1490 |
||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | ≥ 30 | ||
| عزل قناة الانعكاس | ديسيبل | ≥ 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ≤ 0.003 | ||
| الاستقرار الحراري فقدان الإدراج | ديسيبل / ℃ | 5 0.005 | ||
| تعويض الخساره | ديسيبل | ≥ 45 | ||
| الطاقة الضوئية | ميغاواط | ≤ 500 | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | 100x80x10 مم | ||
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
1 × 2 موانئ FWDM الوحدة النمطية
|
|
