| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x32 التبديل الألياف الضوئية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
1x32 SM وحدة تبديل الألياف الضوئية واجهة TTL 1310 / 1550nm FC / PC
مفتاح الألياف الضوئية GEZHI 1x32 SM هو نوع من معدات التحكم في مسار الضوء.يمكن أن يحقق تبديل مسار الألياف الضوئية متعدد القنوات.مفتاح الألياف الضوئية 1x32 هو تصميم معياري مع وظيفة الفحص الذاتي لانهيار دارة المحرك.يتم استخدامه لاختيار مصدر ضوء / كاشف متعدد ، ومراقبة الألياف متعددة القنوات ، وحماية مسار الألياف الضوئية وما إلى ذلك في نظام نقل الألياف الضوئية.إلى جانب ذلك ، يتم استخدامه أيضًا في نظام اختبار الألياف الضوئية للألياف الضوئية لاختبار الكابلات الخارجية واختبار المكونات ذات الصلة ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.
يمكن لـ GEZHI أيضًا توفير مفتاح بصري 1x32 2x32 Rackmount ، بالطبع ، يتوفر مفتاح بصري مخصص.
المميزات
خسارة منخفضة وموثوقية عالية
الواجهة المتوازية (TTL)
التصميم المعياري
وظيفة الفحص الذاتي لتقسيم دائرة القيادة
خالٍ من الإيبوكسي على المسار البصري
التطبيقات
شبكة رنين
اختبار الألياف والمكونات البصرية
المراقبة عن بعد في الشبكة الضوئية
تخصيص
| معامل | صقيم الأرامتر |
| نموذج | OSW-1X32 |
| فقدان الإدراج | .80.8 ديسيبل |
| نطاق الطول الموجي | 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 1310/1550 نانومتر |
| نوع الألياف | SM ، 9 / 125um (SMF-28) |
| تعويض الخساره | ≥50 ديسيبل |
| الحديث المتبادل | d 70 ديسيبل |
| PDL | ≤0.05 ديسيبل |
| المكتبة الرقمية العالمية | .250.25 ديسيبل |
| TDL | .250.25 ديسيبل |
| التكرار | .020.02 ديسيبل |
| أوقات الحياة | > 107 |
| تبديل الوقت | ≤8 مللي ثانية (قناة مجاورة) |
| القوة البصرية | ≤ 500 ميغاواط |
| موصل | FC / PC |
| وضع التحكم | TTL |
| امدادات الطاقة العاملة | 5 فولت / 500 مللي أمبير |
| المنتج سزي | 135 × 64 × 46 |
| درجة حرارة التشغيل | -20 درجة إلى +70 درجة |
| درجة حرارة التشغيل | -40 ℃ إلى +85 ℃ |
ملاحظة: 1. التخصيص متاح.
مواصفات الدبوس
| موصل ذكر DB-15 | |||
| رقم الدبوس | I / O | الإشارة | وصف |
| 2 | إدخال | د 0 |
D0 ~ D5 هو اختيار القناة Bit0 ~ Bit5 ، D0 منخفض ، D5 مرتفع |
| 3 | إدخال | د 1 | |
| 4 | إدخال | د 2 | |
| 5 | إدخال | د 3 | |
| 6 | إدخال | د 4 | |
|
11 |
إدخال |
إعادة تعيين |
TTL ، إعادة تعيين المستوى المنخفض إلى القناة 0. المستوى العالي يعني أن بتات اختيار القناة فعالة. |
| 7 | خارج | جاهز | TTL ، جاهز (مرتفع = غير جاهز ، منخفض = جاهز) |
| 8 | خارج | خطأ | TTL ، خطأ أو فشل ، (مرتفع = خطأ ، منخفض = لا يوجد خطأ) |
| 1،9 | قوة | GND | أرض |
| 12 | قوة | VCC1 | 5.0 ± 5٪ VDC Motor Supply Power Supply (500mA بحد أقصى) |
| 15 | قوة | VCC2 | 5.0 ± 5٪ VDC مصدر طاقة الدائرة (بحد أقصى 50 مللي أمبير) |
| 4،6،7،8،10،13،14 | نورث كارولاينا | نورث كارولاينا | شاغر |

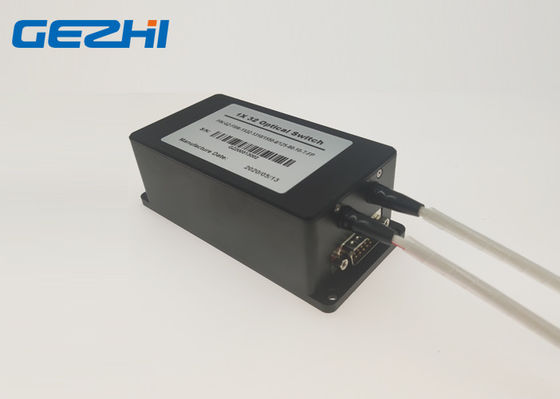

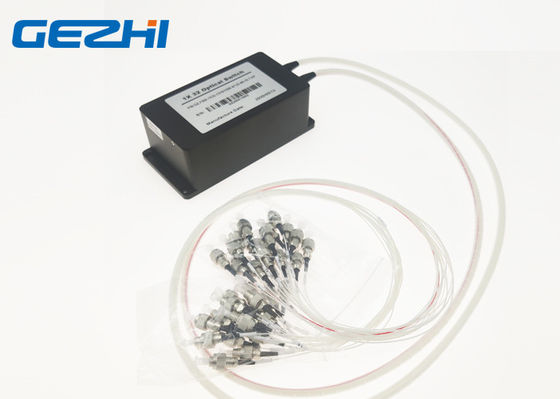

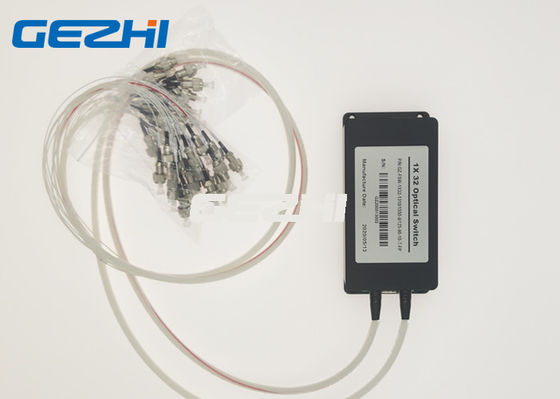

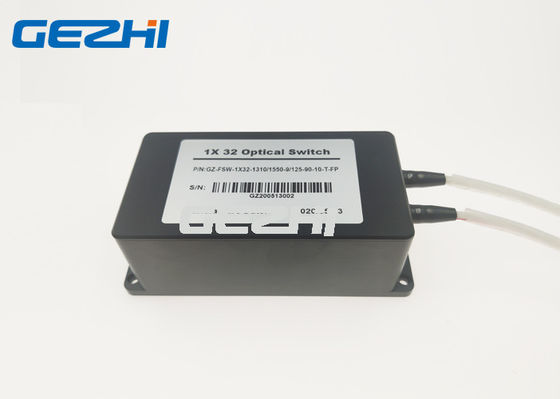

1x32 صورة التبديل البصري
