| Brand Name: | GEZHI or OEM |
| رقم الطراز: | جهاز FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

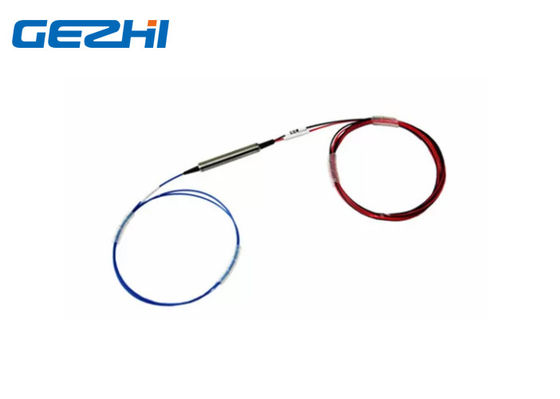

3ports T1625nm R1310 / 1490 / 1550nm FWDM مكونات الألياف الضوئية
تعتمد مكونات الألياف الضوئية من GEZHI 3ports FWDM على تقنية مرشح الأغشية الرقيقة مع T1625nm R1310 و 1490 و 1550nmnm.يتميز الجهاز بفقدان منخفض للإدخال ، ومسار بصري خالٍ من الإيبوكسي ، ونسبة انقراض عالية ، وموثوقية عالية واستقرار عالي.
المميزات
قناة (انتقال): 1625nm
قناة انعكاس: 1310 نانومتر و 1490 نانومتر و 1550 نانومتر
Telcordia GR1221 ، متوافق مع RoHS
مسار بصري خالي من الايبوكسي واستقرار حراري ممتاز
التطبيقات
FTTH
مضخم بصري
شبكة الكيبل التلفزيوني
نظام إدارة الطلب على المياه
تخصيص
| المعلمات | وحدة | جهاز FWDM | ||
| طول موجة التشغيل T: الطول الموجي للإرسال R: طول موجة الانعكاس 1310 ± 50،1490 ± 10 ، 1550 ± 10 1610 ± 10 ، 1625 ± 25 ، 1650 ± 20 |
نانومتر | |||
| 1 | T1625 R1310/1490/1550 | |||
| فقدان الإدراج | ديسيبل | ناقل الحركة: ≤ 0.6 | ||
| انعكاس: ≤ 0.4 | ||||
| عزل قناة الإرسال | ديسيبل | ≥ 30 | ||
| عزل قناة الانعكاس | ديسيبل | ≥ 17 | ||
| PDL | ديسيبل | ≤ 0.1 | ||
| الاستقرار الحراري الطول الموجي | نانومتر / ℃ | ≤ 0.003 | ||
| الاستقرار الحراري فقدان الإدراج | ديسيبل / ℃ | 5 0.005 | ||
| تعويض الخساره | ديسيبل | ≥ 45 | ||
| الطاقة الضوئية | ميغاواط | ≤ 500 | ||
| درجة حرارة التشغيل | ℃ | -10 ~ +70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ +85 | ||
| الرطوبة النسبية | ٪ | 5 ~ 95 | ||
| البعد | مم | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| ملاحظة: 1. التخصيص متاح. 2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
||||
الصورة أ هو لـ T13 / R15 ، T14 / R1315 ، T1415 / R13 FTTX Filter WDM
الصورة ب هو لـ T15 / R13 ، T13 / R1415 ، T15 / R1314 ، T1314 / R15 FTTX Filter WDM
معلومات الطلبية:
| أ | ب | ج | د | هـ |
| الطول الموجي | نوع الأنبوب | طول الألياف (تضمين الموصل) |
موصل | البعد |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 س = أخرى |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um س = أخرى |
05 = 0.5 م ± 0.05 م 10 = 1.0 م ± 0.05 م 15 = 1.5 م ± 0.05 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC س = أخرى |
5534 = Φ5.5 × 34 مم 4225 = Φ4.2 × 25 مم 9021 = 90 × 20 × 10 مم X = مخصص |
|
|
